Thang máy chung cư là bộ phận không thế thiếu phục vụ việc di chuyển nhanh chóng của hành khách. Cấu tạo thang máy chung cư có gì đặc biệt hơn so với thang máy khác mà chúng ta chưa biết? Hãy cùng YP.VN tìm hiểu cấu tạo và nguyên lý hoạt động của thang máy chung cư nhé:

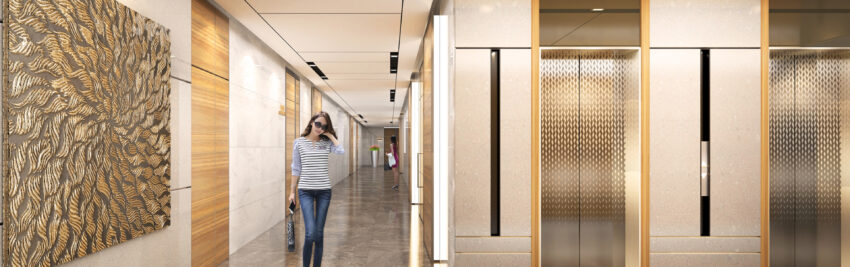

Thang máy chung cư là bộ phận không thế thiếu phục vụ việc di chuyển nhanh chóng của hành khác

Quá trình đô thị hóa ngày càng tăng cao kéo theo đó là sự phát triển, nhu cầu sử dụng thang máy ngày càng tăng cao tại các khu đô thị mới, những chung cư cao tầng, chung cư mini, chung cư cao cấp, trung tâm thương mại, siêu thị mua sắm,…

Thang máy chung cư chất lượng phải đảm bảo các đặc điểm sau đây:

– Thiết kế bền và chắc chắn từ thiết bị cho đến kết cấu khung, sàn, các cơ cấu treo, phanh hãm, vách, cửa tay nắm, trần.

– Phòng thang cần được thiết kế đơn giản, không cầu kỳ, dễ vệ sinh, chiếu sáng nhiều hơn so với các kiểu thang khác.

– Thang hoạt động phải ổn định, an toàn vì có nhiều phụ nữ, người già, trẻ em và người khuyết tật sử dụng.

– Số lượng thang máy phải đáp ứng được lưu thông giờ cao điểm, giờ thấp điểm có thể sử dụng ít số lượng hơn, số còn lại làm thang máy dự phòng.

– Hoạt động hạn chế gây tiếng ồn, giảm tối đa ảnh hưởng cho các căn hộ gần phòng máy.

– Thiết kế cửa càng rộng càng thuận lợi cho vận chuyển hàng hoặc thiết bị gia dụng của các hộ dân, một cabin dài để vận chuyển băng ca khi cần thiết, hay một cabin thang máy rộng nhằm tạo việc ra vào thang máy được dễ dàng hơn.

Hầu hết cấu tạo thang máy chung cư 10 tầng, 12-25 tầng, 25 tầng trở lên đều bao gồm các bộ phận sau đây:

– Hố thang máy được đặt dọc theo chiều cao của tòa nhà, thông suốt từ trên xuống dưới.

– Phòng máy thường bố trí ở trên đỉnh của giếng thang (đối với thang máy có phòng máy).

– Hố pit được bố trí bên dưới sàn tầng thấp nhất của toà nhà .

– Các thiết bị điện, thiết bị cơ được lắp đặt kín và an toàn trong giếng thang, phòng máy: Hệ thống điều khiển thang máy (Control Panel), Ray dẫn hướng, Motor kéo, Trên Motor kéo còn gắn một bộ Phanh, Cáp của bộ hạn chế tốc độ

– Bộ hạn chế tốc độ

– Giảm chấn

– Cửa cabin và cửa tầng

– Cabin và đối trọng

Quy định chung thang máy chung cư

Mỗi chung cư sẽ có số lượng thang máy tương ứng tùy theo độ cao. Kích thước thang máy được lắp đặt theo yêu cầu của từng chung cư tuy nhiên cũng phải tuân thủ theo quy tắc an toàn và tiêu chuẩn về kích thước, tải trọng. Quan trọng hơn là phải nghiêm ngặt tuân thủ quy trình kiểm định thang máy chung cư định kỳ.

Chi phí lắp đặt thang máy chung cư không giống nhau. Báo giá thang máy chung cư phụ thuộc vào nhiều yếu tố như cabin, nội thất cabin, loại thang có phòng máy hay không, số lượng thang máy chung cư, hố thang (PIT)…

Tại Mục 2.4 yêu cầu về thang máy trong Quy chuẩn kỹ thuật quốc gia về nhà chung cư, QCVN 04:2018/BXD nêu rõ:  Nhà chung cư từ 6 tầng trở lên phải có tối thiểu 1 thang máy, trên 9 tầng phải có tối thiểu 2 thang máy và đảm bảo lưu lượng người sử dụng theo tiêu chuẩn được lựa chọn áp dụng. Trong nhà chung cư có thang máy, tối thiểu phải có 1 thang máy chuyên dụng có kích thước thông thủy của cabin đảm bảo vận chuyển băng ca cấp cứu.

         Cần bố trí tối thiểu 1 thang máy cho 250 người sống (tương đương cho 65 căn hộ) trong tòa nhà không kể số người ở tầng 1 (tầng trệt). Sức nâng của  một  thang máy phải không nhỏ hơn 400 kg. Trong trường hợp nhà có một thang máy, sức nâng tối thiểu của thang máy không nhỏ 600 kg.

         Đối với nhà chung cư có chiều cao lớn hơn 50 m, mỗi khoang cháy của nhà phải có tối thiểu một thang máy đáp ứng yêu cầu vận chuyển lực lượng và phương tiện chữa cháy theo TCVN 6396-72:2010 và TCVN 6396-73:2010.

         Chiều rộng sảnh thang máy chở người phải bố trí phù hợp theo tiêu chuẩn được lựa chọn áp dụng. Thang máy phải có thiết bị bảo vệ chống kẹt cửa, bộ cứu hộ tự động và hệ thống điện thoại nội bộ từ cabin ra ngoài. Thang máy chỉ được vận hành khi tất cả các cửa đều đóng. Tốc độ của thang máy phải đảm bảo yêu cầu theo tiêu chuẩn được lựa chọn áp dụng.

Cấu tạo thang máy chung cư gồm những bộ phận nào?

Thang máy chung cư hiện có 2 dạng phổ biến là loại thang có phòng máy và loại không có phòng máy điều khiển. Loại có phòng máy sẽ cần diện tích rộng hơn để lắp đặt phòng máy tuy nhiên loại thang không có phòng máy hoạt động êm ái hơn vì không có nhiều tạp âm từ phòng máy vọng vào.

Nhưng mỗi loại đều có ưu/khuyết điểm khác nhau do chức năng và sự tiện lợi mà chung đem lại trong quá trình sử dụng.

Một số bộ phận có trong thang máy chung cư gồm:

• Bộ giảm chấn
• Cabin
• Khung cabin
• Tủ điện (điều khiển hoạt động thang máy)
• Đối trọng (cân bằng trong lượng cabin)
• Bộ phận chống quá tốc (phát hiện khi thang máy vượt quá tốc độ cho phép)
• Ray hướng dẫn (giúp thang di chuyển theo chiều thẳng đứng)
• Bộ truyền cửa tầng (đóng và mở cửa tầng)
• Bộ báo tải (dùng đo trọng lượng hiện có trong cabin)
• Thắng cơ (dừng cabin khi bộ chống quá tốc được kích hoạt)
• Puli treo cabin (puli dùng treo cabin và đối trọng bằng cáp tải)
• Máy kéo (di chuyển cabin bằng cáp tải)
• Cáp hành trình (dùng cung cấp nguồn điện và tín hiệu cho cabin)

Và nhiều bộ phận chức năng liên quan khác.

Tải trọng thang máy chung cư tham khảo:

– Tải trọng: từ 320kg – 2,000kg – Tốc độ: từ 90m/ph – 150m/ph

– Hành trình tối đa: lên đến 30 điểm dừng

– Điều khiển nhóm 2 – 4 thang

– Cửa tầng có thể có tính năng chịu lửa đến 120 phút.

– Thiết kế bền, chắc, phần cơ hoạt động ổn định.

Loại thang có phòng máy giúp nhân viên dễ thao tác khi kiểm tra, bảo dưỡng thang máy. Tuy nhiên diện tích khá tốn và bị hạn chế với tòa nhà không có độ cao phù hợp.
