1. Định nghĩa van công nghiệp

Van công nghiệp là các thiết bị cơ học kiểm soát dòng chảy và áp suất của chất lỏng, khí trong một hệ thống. Chúng còn được gọi là bộ điều chỉnh và được sử dụng trong rất nhiều ứng dụng. Các van khác nhau rất nhiều về kích thước, thiết kế, chức năng và hoạt động. Có một số phương pháp có thể được sử dụng để phân loại van bao gồm cơ chế điều khiển và chức năng của van.

2. Chức năng van công nghiệp

Van công nghiệp là một phần của nhiều máy móc được sử dụng hàng ngày và có thể thực hiện nhiều chức năng khác nhau. Ba chức năng van phổ biến bao gồm dừng và bắt đầu dòng chảy, lưu lượng tiết lưu (điều khiển) và hoạt động như một kiểm tra không quay trở lại cho lưu lượng (kiểm tra).

Van công nghiệp là các thiết bị cơ học kiểm soát dòng chảy và áp suất của chất lỏng, khí trong một hệ thống. Chúng còn được gọi là bộ điều chỉnh và được sử dụng trong rất nhiều ứng dụng. Các van khác nhau rất nhiều về kích thước, thiết kế, chức năng và hoạt động. Có một số phương pháp có thể được sử dụng để phân loại van bao gồm cơ chế điều khiển và chức năng của van.

 Van ON/OFF được sử dụng cho các hệ thống không cần điều tiết lưu lượng. Van mở để cho phép dòng chảy và đóng lại để ngăn chặn dòng chảy.

Van 1 chiều và năng lực của dòng chảy qua hệ thống.

 Van không quay trở lại hoặc kiểm tra kiểm soát hướng của dòng chảy. Dòng chảy theo hướng mong muốn mở van, trong khi dòng chảy theo hướng ngược lại buộc van công nghiệp đóng lại. Các van này rất quan trọng để ngăn chặn dòng chảy ngược vào các hệ thống trong các ứng dụng như quản lý nước thải.

3. Cách điều chỉnh van công nghiệp

Cơ chế điều chỉnh dòng chảy có thể khác nhau tùy thuộc vào việc sử dụng van công nghiệp. Nhìn chung, có hai cách điều chỉnh dòng chảy bằng van.

Các loại van công nghiệp tuyến tính sử dụng một bộ phận khóa di chuyển theo đường thẳng để giải phóng, ngăn hoặc tiết chế dòng chảy. Thiết bị khóa có thể là đĩa, thanh mỏng hoặc chất liệu dẻo như là lớp màng bơm. Thiết bị khóa có thể được dùng để:

•      Di chuyển đĩa hoặc ổ cắm vào hoặc ra miệng lỗ
•       Trượt thanh mỏng, bề mặt hình trụ hoặc hình cầu qua miệng lỗ
•       Di chuyển chất liệu dẻo vào đúng dòng chảy

Van công nghiệp chuyển động quay xoay một đĩa hoặc hình elip về một trục góc hoặc tròn kéo dài qua đường kính của một lỗ. Van xoay quý sẽ ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn sau khi xoay 90 ° của thân cây.

4. Cấu tạo van công nghiệp

Van công nghiệp có thể khác nhau rất nhiều tùy vào kích cỡ và thiết kế nhưng đều có một số bộ phận cơ bản để thực hiện chức năng.

Phần thân van công nghiệp giúp kết nối các bộ phận vào với nhau. Các đầu được thiết kế để gắn vào ống nước hoặc thiết bị hệ thống và thường được hàn, xỏ hoặc ghép vào các lỗ. Phần thân là ranh giới chịu áp lực đầu tiên khi kết nối với môi trường xung quanh và thiết bị hệ thống. Môi trường cũng là một điều quan trọng cần cân nhắc khi chọn chất liệu thân van.

Ca-pô là phần bao phủ miệng của thân van. Đây là ranh giới quan trọng thứ hai của van áp lực và được làm từ cùng chất liệu với thân van. Ca-pô cũng có thể hỗ trợ các bộ phận bên trong của van như chân van, đĩa van và thiết bị truyền động.

Vi chỉnh là thuật ngữ được dùng cho các bộ phận bên trong có thể thay thế được như là đĩa, đế van, chân van và tay van – để dẫn đường cho chân van. Vi chỉnh chịu trách nhiệm cho các chuyển động cơ bản và việc điều chỉnh dòng chảy của van.

 Đĩa và đế van cho khả năng cho phép và ngăn cản dòng chảy. Hệ thống chịu áp lực hoàn toàn khi đĩa van đóng lại. Đế van cho một bề mặt để đĩa van đóng kín lại ngăn dòng chảy. Van công nghiệp có thể có một hoặc nhiều đế van tùy từng loại. Ví dụ như van điều tiết có 2 đế van; một đế nằm ở mặt hướng lên và đế còn lại nằm ở mặt hướng xuống. Thiết kế của đĩa van thường là khởi nguồn cho tên của nó.

Chân van công nghiệp chịu trách nhiệm với các chuyển động của đĩa, nút xả hay là viên bi mở hoặc đóng van. Nó thường được rèn và nối với van tay quay điều khiển, thiết bị truyền động. Chân van đã dịch chuyển đĩa theo chuyển động tuyến tính hoặc chuyển động xoay để đóng mở van. Có 5 loại hệ thống van tùy theo việc sử dụng.

•    Chân van nhô dài với ốc vít và vấu kẹp – Phần vỏ ngoài của chân van được ren lại, trong khi phần chân nằm trong van rất phẳng. Các ren đế tách biệt với dòng chảy nhờ vòng bít chân van. Kiểu này rất phổ biến với các loại van lớn.
•     Chân van nhô dài với ốc vít ở bên trong – Phần được ren của chân van nằm bên trong thân van và được kết nối với dòng chảy. Khi xoay, chân van và tay quay cùng nhô lên để mở van ra.
•      Chân van không nhô dài với ốc vít bên trong – Đĩa van di chuyển cùng với chân van, như một cái nhân khi đế van xoay. Các ren chân được lộ ra với dòng chảy nên kiểu này rất phù hợp với không gian hạn chế các chuyển động tuyến tính và dòng chảy không gây ra mài mòn, xói mòn với chất liệu chân van.
•       Chân van trượt – Chân van trượt ra vào van để đóng mở van. Thiết kế này để vận hành thủ công, van mở nhanh chóng và điều chỉnh van bằng xi-lanh thủy lực hoặc khí lực.
•       Chân van xoay – Đây là một kiểu thường được dùng trong các van bi, van nút và van bướm. Một chuyển động xoay ¼ của chân van sẽ làm đóng hoặc mở van.

 – Vòng bít chân van được dùng để hình thành khóa kín chắc chắn giữa chân van và ca-pô. Vòng bít được gắn vừa vặn với một trong số các bộ phận như: bánh lăn theo vòng đai, vòng đai, hộp lót, chất liệu vòng bít hay đế van. Vòng bít rất quan trọng trong việc chống các tổn thương cho chân van và việc mất khí gas hoặc lưu chất. Đây thường là chất liệu hoặc hợp chất dạng sợi (như là Teflon chẳng hạn) giúp hình thành khóa kín giữa các bộ phận bên trong và bên ngoài của van.

 – Vấu kẹp và nút vấu kẹp thường được dùng để kết nối phần thân với cơ chế truyền động. Vấu kẹp phải đủ chắc khỏe để chống chịu được lực ép, các chuyển động và mô-men xoắn gây ra bởi bộ phận truyền động. Nút được dùng để điều chỉnh chuyển động của chân van.

 – Bộ phận truyền động van bộ phận truyền động van vận hành chân và đĩa van để đóng mở van. Có một số loại truyền động tùy thuộc vào nhu cầu của hệ thống như mô-men xoắn cần thiết để vận hành van, tốc độ và sự cần thiết với việc truyền động tự động.

•   Bộ phận truyền động vận hành thủ công sử dụng tay quay hoặc khuỷu để đóng mở van. Chúng không phải tự động nhưng cho phép người dùng xác định vị trí van nếu cần. Truyền động thủ công được sử dụng trong các hệ thống điều khiển từ xa sẽ không thể kết nối với nguồn năng lượng, tuy nhiên chúng lại không thực tế khi áp dụng với các van lớn. Tay quay có thể thay đổi cho phép van đóng mở nếu cần. Các đầu thiết bị có thể được thêm vào để bổ sung đặc điểm kĩ thuật và tăng tốc độ đóng mở.

• Bộ truyền động động cơ điện cho phép sự vận hành thủ công, bán tự động và tự động của van. Động cơ thường có thể đảo ngược và được dùng cho chức năng đóng mở. Động cơ tốc độ cao được gắn với bánh răng để giảm tốc độ động cơ và nhờ đó tăng mô-men xoắn. Bộ truyền động được vận hành bởi vị trí của van hoặc nhờ mô-men xoắn của động cơ. Một công tắc giới hạn có thể được lắp đặt để tự động làm dừng động cơ khi đang mở hoặc đóng hoàn toàn.

Van khí nén có thể là loại tự động hoặc bán tự động. Chúng hoạt động nhờ việc truyền tín hiệu không khí vào chuyển động của chân van bằng việc áp suất khí tác động lên pit-tông hoặc màng bơm có nối với chân van. Bộ phận truyền động khí lực tác động rất nhanh khi dùng trong van tiết lưu và khi đóng mở van.

Van thủy lực cũng là loại bán tự động hoặc tự động. Chúng được sử dụng khi cần một lực lớn tác động để mở van, ví dụ như van hơi chính. Không có áp lực của lưu chất, lực lò xo giữ van đóng. Lưu chất đi vào buồng ngăn, làm thay đổi áp lực. Khi lực ép lớn hơn lực lò xo, pit-tông đi lên và van mở ra. Để đóng van lại, lưu chất thủy lực (ví dụ như nước hoặc dầu) được đổ thêm vào một bên pit-tông, bên còn lại được xả khô.

Sử dụng chính lưu chất chảy qua để vận hành. Chúng thường thấy ở van giảm áp, van an toàn, van chặn và van hơi. Vì các loại truyền động này sử dụng lưu chất trong hệ thống nên không cần nguồn điện bên ngoài. Đặc điểm sử dụng của dòng van này là yêu cầu phải có áp suất lưu chất ít nhất > 0,5KG/cm2

5. Tốc độ của bộ phận truyền động năng lượng

 Bộ phận truyền động có thể khác nhau theo tốc độ vận hành. Tốc độ nên được chọn theo yêu cầu tốc độ và nguồn năng lượng của hệ thống cũng như khả năng huy động của nguồn điện đối với truyền động.

•       Các bộ truyền động tác động nhanh được sử dụng tốt nhất khi một hệ thống cần mở thật nhanh chóng. Sự tác động nhanh này có thể nhờ vào bộ truyền động solenoid, khí lực và thủy lực. Tốc độ của truyền động được thiết lập bằng việc lắp đặt chính xác khẩu độ và van công nghiệp được đóng nhờ áp lực lò xo, được đối kháng bởi áp lực thủy lực hoặc khí lực để giữ van mở. Các động cơ điện cũng có thể cho việc truyền động nhanh khi tốc độ được thiết lập bằng tốc độ động cơ và tỉ số truyền tốc độ.
•     Các bộ truyền động tác động chậm lại tốt nhất khi có nước lạnh phụt vào hệ thống nóng hoặc van cần mở ra chậm rãi hơn.

Kích cỡ bộ truyền động

Do có vô số loại van công nghiệp khác nhau, bộ truyền động cũng phải có nhiều kích cỡ khác nhau cho mỗi loại van cụ thể trong hệ thống. Nếu bộ truyền động có kích cỡ nhỏ hơn, nó sẽ không thể chịu được các lực ép đối lại nó. Điều này sẽ khiến kì chậm và thất thường.

Nếu bộ truyền động không đủ cứng để giữ van ở vị trí đóng, khóa sẽ đóng vào đế van, gây ra sự tăng vọt áp lực. Nếu bộ truyền động có kích thước quá lớn, sẽ tốn kém hơn, nó nặng hơn và ì máy hơn nếu cần tốc độ và sự phản ứng tốt. Các bộ truyền động lớn hơn cũng có thể cho lực đẩy cao hơn, làm tổn thương các bộ phận bên trong của van. Bộ truyền động thường có kích cỡ lớn hơn là do các yếu tố an toàn nhưng kích cỡ nhỏ hơn cũng hoạt động tốt khi cần cân nhắc các yếu tố an toàn đi kèm.

6. Chất liệu của van công nghiệp

Van công nghiệp được làm từ rất nhiều chất liệu khác nhau bao gồm các chất kim loại và phi kim. Khi chọn một chất liệu nào đó, chúng ta nên cân nhắc đến môi trường sử dụng (hay là nhiệt độ), tuổi thọ (hay là khả năng bảo dưỡng) và lớp giữa (hay là khí gas hoặc chất lỏng ăn mòn).

Chất liệu phổ biến nhất là thép cacbon vì nó chịu được nhiệt cao, dễ tìm và rất rẻ, nhưng lại không phù hợp với lớp giữa ăn mòn. Thép không gỉ cứng, chống chịu tốt với cả chất ăn mòn và nhiệt cao, nhưng giá lại đắt hơn thép cacbon. Các loại hợp kim đặc biệt được sử dụng cho nhiều điều kiện như áp suất cao hay chất ăn mòn mạnh.

7. Sự giảm áp suất

Giảm áp suất là sự thay đổi áp suất giữa đầu vào và đầu ra của hệ thống. Công thức tính như sau:

•       ΔP = G (q/FpCv)2

 Nếu độ giảm áp suất quá cao, van lớn hơn hoặc van có Cv cao hơn có thể được dùng để làm giảm áp suất xuống.

8. Hệ số dòng chảy

Hệ số dòng chảy của van công nghiệp là số ga-lông (theo đơn vị của Mĩ) trên một phút khi nước ở 60°F chảy qua van có độ mở cụ thể với độ giảm áp suất 1 psi. Hệ số này được dùng để quyết định kích cỡ tốt nhất cho phép van giải phóng dòng chảy theo ý muốn, trong khi vẫn giữ sự điều chỉnh ổn định của lưu chất toàn quá trình. Nó có thể được dùng để so sánh lưu lượng dòng chảy của các loại van có kích cỡ, loại và nhà sản xuất khác nhau.

Hệ số dòng chảy cũng khác biệt về khí gas, chất lỏng và hơi, nó cũng phụ thuộc vào độ giảm áp suất qua van. Cv  đo được sẽ dùng để mở hoặc đóng van tùy theo chức năng.

Với không khí và khí gas: Lớp giữa chịu nén – Độ dày đặc của khí gas thay đổi theo sự thay đổi áp suất và vì vậy mà làm mức độ dòng chảy thay đổi. Áp suất thấp là khi P2 > P1/2 và áp suất cao là khi P1 > P2/2

Áp suất thấp: Cv= q/ (16.05) √(P12 – P22) / G * T

Áp suất cao: Cv= q/ (13.61) √(1) / G * T

•       Với chất lỏng: Lớp giữa không chịu nén – Mức độ dòng chảy chỉ phụ thuộc vào sự khác biệt giữa áp suất đầu vào và đầu ra, nên nó vẫn giữ nguyên đồng nhất với sự thay đổi áp suất.

Cv= q/Fp √(G/ΔP)

•       Với hơi: Lớp giữa chịu nén – Độ dày đặc của hơi thay đổi theo sự thay đổi áp suất. Có độ giảm áp suất tới hạn và không tới hạn. Tới hạn là khi áp suất giảm 58% hoặc nhiều hơn đo từ đầu vào đến đầu ra.

Độ giảm áp suất tới hạn: Cv = m/1.61 pi

Độ giảm áp suất không tới hạn: m/(2.1 ( pi + po))

Nếu Cv đo được quá nhỏ, van công nghiệp sẽ bị nhỏ hơn và hệ thống có thể cần lưu chất. Điều này cũng gây ra độ giảm áp suất lớn hơn trong van, khiến van tạo bọt nước hoặc dòng nước không đều.

Nếu Cv quá cao, van cũng sẽ lớn, dẫn tới tốn kém và máy móc cũng khó vận hành hơn. Cv lớn hơn cũng có thể là một vấn đề khi tiết lưu vì dòng chảy sẽ không thể điều chỉnh hiệu quả khi mở. Vị trí của khóa van cũng tạo ra khả năng tăng độ giảm áp suất và vận tốc nhanh hơn cũng gây ra nước nhiều bọt, gãy hoặc xói mòn vật liệu.

Đặc tính dòng chảy

Đặc tính dòng chảy cho thấy mối quan hệ giữa hệ số dòng chảy và chu kỳ của van công nghiệp. Nó vốn có trong thiết kế của từng loại van. Ví dụ khi van mở, đặc tính dòng chảy cho phép một lượng nước nhất định đi qua van theo số phần trăm cụ thể của chu kỳ. Điều này đặc biệt quan trọng khi điều chỉnh tiết lưu vì nó điều chỉnh dòng chảy theo cách thức dễ tính toán.

Khả năng điều tiết

Đây là một yếu tố rất quan trọng khi chọn kiểu van. Nó được xác định bởi lưu tốc tối đa tới tối thiểu có thể điều chỉnh được bởi một loại van nhất định. Đặc tính dòng chảy bị ảnh hưởng bởi 3 yếu tố: hình dạng van, độ rò rỉ qua đế van và độ chính xác hay độ cứng của bộ truyền động ở gần khóa van. Hình dáng van là vốn có tùy theo thiết kế của đế và khóa van, độ rò rỉ đế van quá mức có thể khiến van hoạt động không ổn định vì nó làm đế van nâng lên.

Khả năng điều tiết được đo dễ dàng nhờ hình dáng và bộ truyền động của van. Nếu van không đúng mức 5% chu kỳ thì khả năng điều tiết là 20:1 (100% được chia thành 5%). Khi độ điều tiết tăng lên, lưu tốc lớn hơn có thể được điều chỉnh bằng van. Không bắt buộc rằng van phải có độ điều tiết cao nhất vì hầu hết các hệ thống đều không có dải thay đổi lưu tốc như vậy.

Van bi khắc chữ V có độ điều tiết lớn nhất ở mức 200:1, trong khi van cầu là 100:1. Độ điều tiết càng cao thường cho thấy độ nhạy cảm càng thấp khi khóa đang gần như đóng lại và rồi tăng lên khi van mở ra.

Lưu tốc

Lưu tốc bị ảnh hưởng bởi đặc tính dòng chảy và độ giảm áp suất trong van.

Tính toán kích cỡ van

Lý thuyết đằng sau việc tính toán kích cỡ van công nghiệp quyết định dòng chảy qua đường kính van. Van có thể có 2 miệng kích cỡ khác nhau được thiết kế để nhận độ giảm áp suất. Đó là lí do vì sao việc tính kích cỡ van hầu như đều được thực hiện với van tiết lưu. Mặc dù vậy, ta cũng nên cân nhắc cả kích cỡ van đóng/ mở nữa.

• Van ON/OFF được ra đời để cho lượng nước đi qua 100% mà không có sự giảm áp suất lớn nào. Chúng không tiết lưu dòng chảy nên miệng mở của van thường có một kích cỡ. Nếu van quá nhỏ, dòng chảy sẽ nhỏ. Van lớn sẽ tốn kém hơn vì cần thêm các ống nối.
• Van tiết lưu được ra đời để cho lượng nước chảy nhất định ở một điểm mở nhất định, tạo ra độ giảm áp suất nhất định. Van tiết lưu hoạt động tốt nhất khi sử dụng dải chu kỳ đầy đủ, cho đặc tính dòng chảy như ý muốn và đầu ra dòng chảy tối đa.

Quá cỡ van thường xuyên xảy ra hơn so vì các nhà sản xuất thường thêm các yếu tố an toàn vào đặc điểm kĩ thuật mà họ nhận được phản hồi từ người dùng, thường là các đặc điểm tối đa của hệ thống. Có van quá cỡ dễ xử lý hơn và an toàn hơn van nhỏ.

Kích cỡ van công nghiệp cũng phụ thuộc vào từng loại. Bạn sẽ tìm thấy nhiều thông tin hơn trên trang của từng loại van cụ thể trong bảng trên đây.

Việc sử dụng thêm hoặc bớt ống dẫn để tạo ra đường dẫn không theo tiêu chuẩn có thể được sửa nhờ phương trình Cv. Để chọn được hình dáng đường dẫn cần đo đường kính trong của ống (Fp). “d” là đường kính trong và “D” là đường kính ngoài.

Yếu tố hình dáng ống dẫn của van công nghiệp có thêm hoặc bớt ống dẫn ở cả hai đầu.

Giá cả lắp đặt

• Van đóng/mở – Một số loại của van công nghiệp này được xem như van dùng một lần, sử dụng đến khi vỡ hỏng thì vứt bỏ đi
• Van tiết lưu – Có nhiều yếu tố đắt tiền, không bao gồm giá ban đầu và giá lắp đặt.

      Giá lắp đặt lâu dài bao gồm giá mua, công lắp và khởi động, duy trì, bảo dưỡng và giá của các bộ phận dự phòng. Độ đảm bảo của van cũng có thể ảnh hưởng tới giá thành vì van công nghiệp càng đáng tin cậy càng cần ít công bảo dưỡng.

Các đặc điểm

Các dấu hiệu nhận biết trạng thái hoạt động trên van: Các dấu hiệu cho phép người vận hành nhận biết trạng thái van. Nó có thể là đèn, công tắc, chân van công nghiệp nhô dài hoặc một số đặc tính rõ ràng khác. Đặc điểm này sẽ chỉ ra van đang đóng hay mở và với van tiết lưu thì còn cho thấy van đang mở ở mức nào.

9. Các tiêu chuẩn của van công nghiệp

• ANSI B16.34 — bao trùm cả van công nghiệp với mặt bích ống, mối hàn giáp, mối hàn khớp nối và các đầu ren ống. Nó xác định tỉ lệ áp suất – nhiệt độ, chất liệu và yêu cầu thiết kế, cũng như độ dày tường để lắp đặt van và không áp dụng cho van khí cụ.
• MSS Standards — áp dụng cho van thép hoặc hợp kim có kích cỡ đường ống định mức 1” và nhỏ hơn, tỉ lệ áp suất 10.000 psi và thấp hơn mức 100°F.
• API Standards — API 598 xác định các yêu cầu kiểm định, kiểm tra cho các loại van công nghiệp được bán theo tiêu chuẩn van API. Nó có thể được áp dụng với các loại van khác và được dùng rộng rãi trong ngành công nghiệp xăng dầu và hóa chất.
• NACE Standards — dùng cho các loại van công nghiệp phải chịu chất ăn mòn.
• ASME standards and code cases — ASME đã phát triển hai mẫu cho bình chịu áp và hệ thống đường ống. Vai trò của hai mẫu này là củng cố sự an toàn trong thiết kế và cấu trúc của các hệ thống chịu áp và nâng cao tiêu chuẩn hóa về thiết kế, chất liệu, thiết bị và kết cấu.



Van công nghiệp phục vụ nhiều mục đích trong công nghiệp, kỹ thuật, sản xuất và cộng đồng khoa học. Lựa chọn được đúng loại van, đúng chất lượng có thể xác định sự thành công hay hay không thành công của hệ thống hoặc quá trình vận hành.

Mục đích chính của van là để kiểm soát lưu lượng truyền dẫn thông thông qua một hệ thống. Các van có thể được sử dụng để bắt đầu, dừng lại, hoặc điều tiết dòng chảy để đảm bảo hoạt động an toàn và hiệu quả của quá trình.

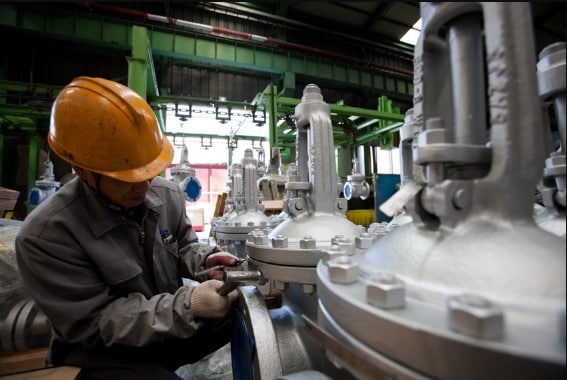

Van công nghiệp trong các nhà máy

Van bướm đóng một vai trò lớn trong hầu hết các ngành công nghiệp. Chúng được sử dụng trong nhiều bộ phận của các thiết bị cơ khí hàng ngày, kể cả trong các hệ thống HVAC và trong hệ thống nước trong một văn phòng và trong các cơ chế vận hành xăng cho xe ô tô. Dưới đây là một vài ví dụ trong nhiều ngành công nghiệp, trong đó van đóng một vai trò quan trọng trong vận hành chính xác.

Về cơ bản có hai loại van: Đó là van cơ và van điều khiển. Van điều khiển thường dùng nhiều là van điện ứng dụng trong các ngành công nghiệp, điều khiển dòng lưu lượng của các tòa nhà, trung tâm thương mại, cao ốc văn phòng, nhà máy nước, nhà máy xử lý nước thải vv. Còn van cơ thì sử dụng ở hầu hết tất cả các ứng dụng từ hệ HVAC tới công nghiệp nặng.

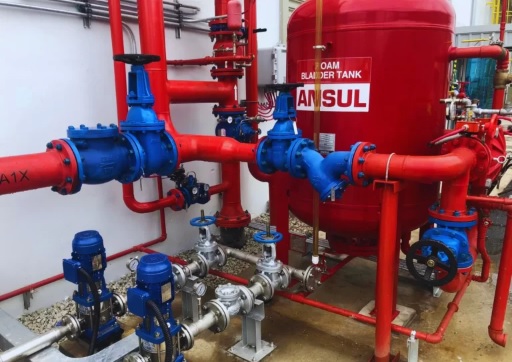

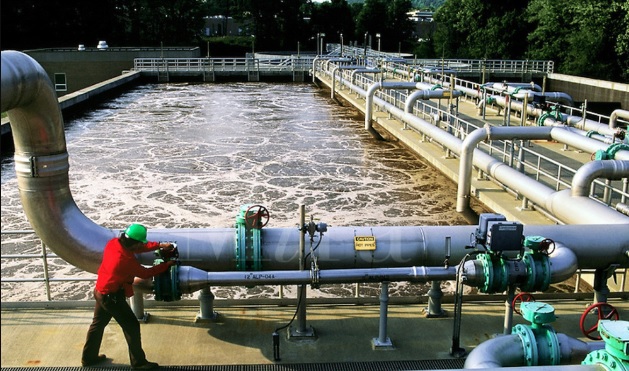

Van công nghiệp trên đường hệ thống đường ống

Việc sử dụng này là một khía cạnh thiết yếu của nhiều ngành công nghiệp, nhưng có hàng trăm hàng ngàn dặm đường ống quan trọng, giúp vận chuyển các nguồn từ nơi này tới nơi khác mà nó sẽ được biến đổi thành sản phẩm cuối cùng. Phương tiện truyền dẫn này có thể bao gồm đường ống dầu thô và khí đốt, cả trong và ngoài nước.

Van công nghiệp được sử dụng để tối ưu hóa các điều kiện vận hành đường ống dẫn, và có thể được tìm thấy ở thượng nguồn, trung nguồn và hạ nguồn phần của đường ống. Thượng nguồn bắt đầu ở dưới cùng của các lỗ trên mặt đất và bao gồm tất cả mọi thứ trên đầu giếng lên đến sặc.

Trong trường hợp này, van điều tiết là một van cầu chuyên dụng được gắn trên đầu giếng khoan để điều chỉnh sản lượng của giếng. Giữa dòng bắt đầu vào đầu ra của van điều tiết và kết thúc vào cửa chắn của các điểm đến cuối cùng (thường là một nhà máy lọc dầu).

Hạ lưu (hạ nguồn) là tất cả mọi thứ bên trong khu vực của điểm đến. Yếu tố quan trọng nhất để xem xét khi lựa chọn một van cho một ứng dụng đường ống là liệu các van được mở hoàn toàn – đó là, bên trong được thiết kế để làm sạch hoặc kiểm tra.

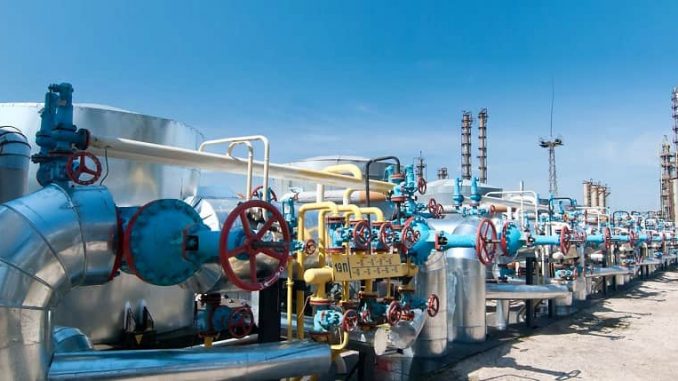

Van công nghiệp trong dầu khí

Các ngành công nghiệp dầu khí là một tập hợp con của các loại đường ống. Do nhu cầu cao đối với dầu và khí đốt, giếng sâu, đường ống dài hơn, và chi phí sản xuất thấp hơn đã trở nên cần thiết.

Cùng với sự cần thiết cho một loại van công nghiệp rẻ tiền, thiết bị cũng phải cứng rắn hơn, kéo dài hơn, và thực hiện tốt hơn để đáp ứng nhu cầu của ngành công nghiệp, môi trường hoạt động của van (Valve) và điều kiện hoạt động thường khắc nghiệt với nhiệt độ cao (trên 1.500 ° F) và áp suất cao (lớn hơn 25.000 psig) hoặc các ứng dụng áp suất ở nhiệt độ thấp rất thấp. Một tính năng quan trọng đối với các van được sử dụng trong ngành công nghiệp dầu mỏ và khí đốt là khả năng điều khiển từ xa.

Van công nghiệp trong chế biến thực phẩm

Các ngành công nghiệp thực phẩm và đồ uống là một ngành công nghiệp lớn và đang phát triển với một nhu cầu ngày càng tăng cho các bộ phận và các sản phẩm mà giữ cho nhà máy vận hành trơn tru.

Nhiều thách thức của ngành công nghiệp, bao gồm cả vấn đề an toàn, đã nhắc nhở yêu cầu nguyên liệu nghiêm ngặt đối với các van bướm vi sinh được sử dụng trong các nhà máy này.

Có hai cách phân loại cho các loại van trong ngành công nghiệp thực phẩm và nước giải khát: những người tiếp xúc trực tiếp với nguyên liệu thực phẩm và những dịch vụ tiện ích xử lý (nghĩa là hơi nước, nước).

Đối với van có tiếp xúc trực tiếp với thực phẩm, có những quy định tại chỗ (được ban hành bởi các tổ chức như FDA). Những luật này yêu cầu các bên trong của van là đủ mịn để tránh hạt bẫy hoặc tích tụ vi khuẩn. Van vi sinh làm bằng chất liệu mềm mại không được hấp thụ hoặc giữ bất kỳ sản phẩm đi qua van.

Các tiêu chuẩn này cũng xác định rằng không nên có khối lượng chết trong van hay đường nứt nơi mà vật liệu có thể bị giữ để tránh thối rữa hoặc ứ đọng. Van bi trong ngành công nghiệp thực phẩm và đồ uống không phải đối mặt với áp lực cao hoặc vật liệu ăn mòn cao như là trong các ngành công nghiệp khác.

Van công nghiệp trong công nghiệp BIOPHARM.

Ngành công nghiệp BIOPHARM là một phần của ngành công nghiệp chế biến hóa chất. Các tính năng quan trọng nhất của các van inox hoặc van nhựa được sử dụng trong ngành công nghiệp này là khả năng của của van để được làm sạch và khử trùng.

Ngành công nghiệp chế biến hóa chất có trách nhiệm xử lý nguyên liệu thô thành các sản phẩm. Kể từ khi xử lý hóa học thường liên quan đến các phản ứng sử dụng áp lực và / hoặc nhiệt, và có thể gây độc hại cho các sản phẩm, các phương tiện truyền dẫn trong ngành công nghiệp này có xu hướng ăn mòn và mài mòn cao.

Các van cần thiết để có thể chịu đựng được bản chất của các chất truyền dẫn trong cũng như cung cấp kiểm soát chính xác dòng và bảo vệ rò rỉ để bảo vệ chống tràn và lây nhiễm chéo.

Van công nghiệp trong hàng hải

Van công nghiệp đóng một vai trò quan trọng trong ngành công nghiệp hàng hải. Khi tàu trở nên lớn hơn và được sử dụng thường xuyên hơn, chúng đòi hỏi khả năng tạo ra năng lượng, xử lý và quản lý nước thải và kiểm soát HVAC, cũng như thực hiện các nhiệm vụ được yêu cầu của chúng.

Kích thước và ứng dụng của tàu sẽ xác định các loại khác nhau và số lượng van trên tàu. Van cổng được sử dụng để điều chỉnh tải và lưu trữ các nguồn cung cấp năng lượng của tàu, cung cấp nước cho khả năng chống cháy, quản lý và xử lý nước thải và lưu trữ bất kỳ hàng hóa lỏng, và còn rất nhiều các ứng dụng khác.

Bất kỳ van xử lý nước biển nào cũng phải có độ bền, và tất cả các van biển phải đáng tin cậy do thiếu nguồn cung cấp khi tầu thuyền hoạt động trên biển.

Van công nghiệp đóng vai trò vô cùng quan trọng trong việc kiểm soát và điều khiển dòng chảy của chất lỏng trong các hệ thống đường ống công nghiệp. Chúng được sử dụng rộng rãi trong nhiều ngành như cấp thoát nước, xử lý nước thải, hóa chất, dầu khí, thực phẩm và nhiều lĩnh vực khác. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về các loại van nước công nghiệp phổ biến, cách phân loại và ứng dụng của chúng.

Van công nghiệp là gì?

Van công nghiệp là một thiết bị điều chỉnh, kiểm soát hoặc định hướng dòng chảy của chất lỏng bằng cách đóng, mở hoặc cản trở một phần dòng chảy của chất lỏng. Nghe có vẻ hơi phức tạp? Ok, hãy để chúng tôi đơn giản hóa thêm điều này. Van là một thiết bị cơ học điều khiển lưu lượng và áp suất của chất lỏng trong một hệ thống hoặc quy trình. Vì vậy, về cơ bản, nó kiểm soát lưu lượng và áp suất.

Các loại van công nghiệp trong hệ thống đường ống

Trong đường ống, các loại van sau được sử dụng tùy theo yêu cầu. Chi phí của Van trong hệ thống đường ống lên đến 20 đến 30% tổng chi phí hệ thống đường ống. Và chi phí của một loại và kích thước van nhất định có thể thay đổi 100%. Có nghĩa là nếu bạn chọn van bi hơn van bướm cho cùng chức năng. Nó có thể khiến bạn tốn kém hơn. Vì vậy, việc lựa chọn van là điều cần thiết đối với tính kinh tế cũng như hoạt động của các nhà máy chế biến.

• Van cổng (Gate Valve)
• Van cầu (Globe Valve)
• Van 1 chiều (Check Valve)
• Van cắm (Plug Valve)
• Van bi (Ball Valve)
• Van bướm (Butterfly Valve)
• Van kim (Needle Valve)
• Van pinch (Pinch Valve)
• Van giảm áp (Pressure Relief Valve)

Hãy cùng tìm hiểu về từng loại van.

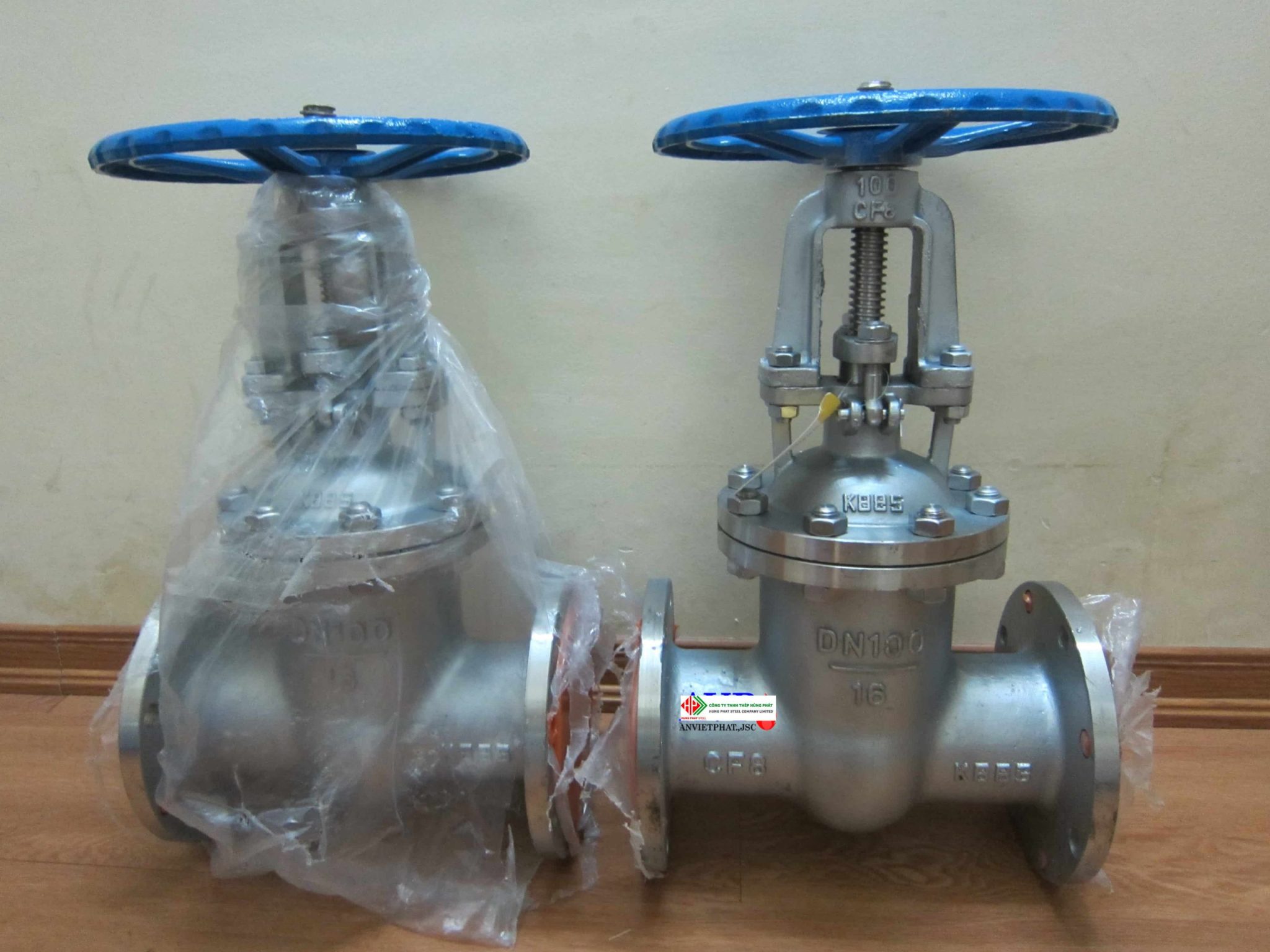

Van cổng – Gate Valve

Van cổng là loại van công nghiệp phổ biến nhất trong bất kỳ ngành công nghiệp nào. Nó là một van chuyển động thẳng được sử dụng để bắt đầu hoặc dừng dòng chất lỏng. Trong hoạt động, các van này ở vị trí mở hoàn toàn hoặc đóng hoàn toàn. Van cổng được sử dụng trong hầu hết các dịch vụ chất lỏng như không khí, khí đốt, nước cấp, hơi nước, dầu bôi trơn, hydrocacbon và hầu hết các dịch vụ khác. Van cổng cung cấp khả năng ngắt tốt.

Một số loại van cổng:

• Solid Wedge Gate Valve
• Flexible Wedge Gate Valve
• Split wedge or Parallel disks Gate Valve
• OS & Y Gate Valve or Rising Stem Valve
• Non-rising Stem Gate Valve or Insider Screw Valve

Van cầu – Globe Valve

Van cầu được sử dụng để dừng, khởi động và điều chỉnh dòng chất lỏng. Van cầu được sử dụng trong các hệ thống cần kiểm soát dòng chảy và độ kín rò rỉ cũng cần thiết. Van cầu cung cấp khả năng đóng ngắt tốt hơn so với van cổng và nó đắt hơn van cổng.

Tùy thuộc vào loại body có ba loại van cầu

• Z types
• Y types
• Angle Types

Van 1 chiều – Check Valve

Van một chiều ngăn chặn dòng chảy ngược trong hệ thống đường ống. Áp suất của chất lỏng đi qua đường ống sẽ mở van, trong khi bất kỳ sự đảo ngược nào của dòng chảy sẽ đóng van.

Các loại van 1 chiều

• Swing Type
• Lift Type
• Dual Plate Type
• Stop Check Valve

Van cắm – Plug Valve

Van phích cắm – Plug Valve là một Van công nghiệp chuyển động quay 1/4 vòng sử dụng một phích cắm hình trụ hoặc hình côn để dừng hoặc bắt đầu dòng chảy. Đĩa ở dạng phích cắm, có một đoạn để dòng chảy đi qua. Van phích cắm được sử dụng như van chặn bật-tắt và có khả năng cung cấp khả năng ngắt bọt khí. Van cắm có thể được sử dụng trong chân không đến các ứng dụng áp suất và nhiệt độ cao

Một số loại Plug Valve

• Rectangular Port
• Round Port and
• Diamond Port
• Lubricated Plug Valve
• Non-lubricated Plug Valves
• Multi-Port Plug Valves

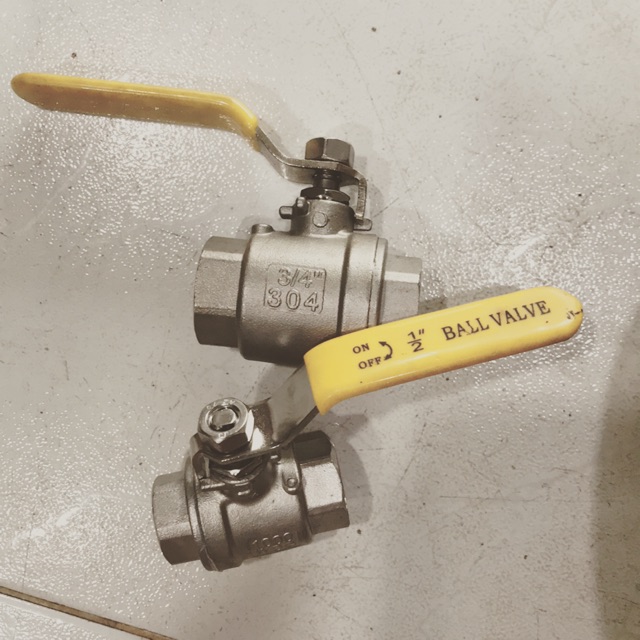

Van bi – Ball Vavle

Van bi là một trong các loại van công nghiệp thông dụng. Nó là một van chuyển động quay một phần tư vòng quay sử dụng một đĩa hình quả bóng để dừng hoặc bắt đầu dòng chảy. Hầu hết các van bi thuộc loại tác động nhanh, cần xoay tay cầm van một góc 90 ° để vận hành van. Van bi nhỏ hơn và nhẹ hơn so với van cổng có cùng kích thước và áp lực.

Một số loại van bi công nghiệp

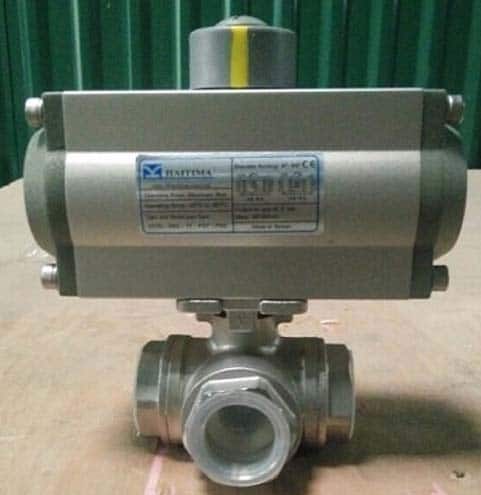

• 3 Way Ball Valve
• Floating Ball Valve
• Trunnion Mounted Ball Valve
• Top entry
• Side entry or split body
• Three-piece body

Van bướm – Butterfly Valve

Van bướm là một van công nghiệp chuyển động quay một phần tư vòng, được sử dụng để dừng, điều chỉnh và bắt đầu dòng chảy. Van bướm có thân hình tròn ngắn. Van bướm phù hợp cho các ứng dụng van lớn do thiết kế nhỏ gọn, nhẹ, cần ít không gian hơn đáng kể so với các loại van khác.

Một số loại van bướm được sử dụng trong công nghiệp

• Flanged Ends
• Wafer Type Ends
• Lug Type Ends
• Butt Welded Types Ends
• Zero offset Butterfly Valve
• Double Offset Butterfly Valve
• Triple Offset Butterfly Valve

Van Kim – Needle Valve

Van kim – Needle Valve tương tự như van cầu về thiết kế với điểm khác biệt lớn nhất là dạng đĩa hình kim nhọn. Van kim được thiết kế để kiểm soát rất chính xác dòng chảy trong hệ thống đường ống đường kính nhỏ. Họ lấy tên từ đĩa hình nón nhọn và chỗ ngồi phù hợp.

Van pinch – Pinch Valve

Van pinch hay còn được gọi là van kẹp. Nó là một van công nghiệp chuyển động tuyến tính. Được sử dụng để khởi động, điều chỉnh và dừng dòng chất lỏng. Nó sử dụng một ống cao su, còn được gọi là ống nhúm, và cơ chế kẹp để kiểm soát chất lỏng. Van Pinch phù hợp lý tưởng để xử lý bùn, chất lỏng có lượng lớn chất rắn lơ lửng và các hệ thống vận chuyển vật liệu rắn bằng khí nén.

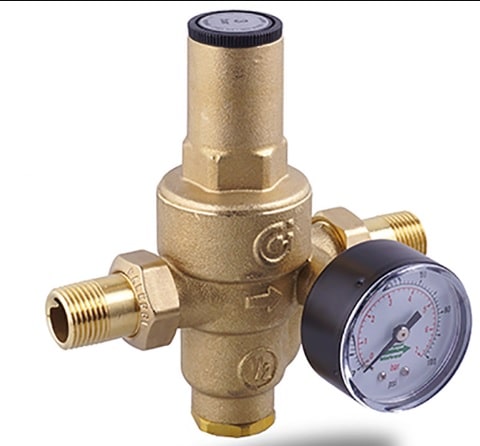

Van giảm áp – Pressure Relief  Valve

Van giảm áp hoặc van an toàn áp suất được sử dụng để bảo vệ thiết bị hoặc hệ thống đường ống trong trường hợp quá áp hoặc trong trường hợp chân không. Van này xả áp suất hoặc chân không ở một áp suất cài đặt được xác định trước.

Một số loại van giảm áp công nghiệp

• Reclosing-type pressure relief devices
• Non-reclosing type pressure relief devices
• Safety Relief Valves
• Pressure Relief Valve
• Vacuum Relief Valve
• Pressure Vacuum Relief Valve

Phân loại các loại van công nghiệp dựa trên chức năng

Van công nghiệp phục vụ các chức năng khác nhau trong hệ thống đường ống. Như la

• Ngừng và bắt đầu dòng chất lỏng. Tùy thuộc vào việc một van đang mở hay đóng, nó cho phép chất lỏng đi qua hoặc dừng chất lỏng.
• Điều chỉnh dòng chất lỏng. Một số van công nghiệp cho phép bạn tiết lưu chất lỏng tùy thuộc vào% mở của tổng số van mở. Càng mở ít thì điều chỉnh càng cao và ngược lại.
• Kiểm soát hướng của dòng chất lỏng. Van đa cửa cho phép bạn quyết định đường đi của chất lỏng.
• Điều chỉnh lưu lượng hoặc áp suất trong hệ thống đường ống. Một số van điều khiển tự động duy trì lưu lượng và áp suất trong hệ thống bằng cách điều chỉnh đóng và mở.
• Giảm áp suất hoặc chân không khỏi hệ thống đường ống và thiết bị. Van giảm áp và chân không bảo vệ hệ thống quá trình khỏi quá áp và trong điều kiện chân không.

Các loại van công nghiệp khác nhau phục vụ các chức năng này. Các van này có thể được phân loại hoặc phân loại dựa trên;

• Chức năng
• Loại kết nối
• Cách nó hoạt động
• Các loại Bộ truyền động mà nó đã sử dụng.

Hiện nay, trên thị trường, van công nghiệp được chế tạo với chủng loại phong phú, kích thước, vật liệu, kiểu dáng đa dạng. Điều này sẽ khiến khách hàng tự đặt ra câu hỏi làm thế nào để lựa chọn van công nghiệp phù hợp, đảm bảo chất lượng hoạt động hiệu quả trong các ứng dụng. Vậy hãy để chúng tôi giúp bạn giải đáp thắc mắc đó qua bài viết dưới đây nhé.

Có rất nhiều câu hỏi từ phía khách hàng khi đi lựa chọn mua các loạivan công nghiệp. Các lý do kể ra thì rất nhiều, nhưng lý do cơ bản nhất là bản thân người đi mua hàng không biết gì về sản phẩm, cũng như chưa biết các yêu tố cơ bản để lựa chọn sản phẩm phù hợp vừa với túi tiền và phù hợp với mục đích sử dụng.

Tuy nhiên cũng phải thông cảm cho họ, vì công việc thì nhiều mà không phải thiết bị nào cũng nắm rõ trong lòng bàn tay được.

Cũng chính vì lý do đó, hôm nay YP.VN xin đưa ra một số lưu ý nhỏ giúp quý khách hàng khi đi mua các loại van công nghiệp cho phù hợp với nhu cầu:

Tôi lưu ý với các bạn rằng, bài viết này chúng tôi chỉ tập trung nói về những yếu tố cơ bản nhất để người mua hàng khi đi mua các loại van công nghiệp biết để tránh mua phải những sản phẩm về không phù hợp với chức năng và mục đích sử dụng.

Bạn lưu ý, bài viết này chỉ phù hợp những người đang mù mờ và muốn có cái nhìn khái quát khi đi mua hàng, những người mới chập chững hay đang tìm hiểu về các loại van công nghiệp. Bài viết này không phù hợp cho những ai đã có kinh nghiệm đã là “chuyên gia” trong lĩnh vực van công nghiệp lâu năm.

Đây là những yếu tô cần thiết để giúp bạn có thể lựa chọn loại van công nghiệp đúng theo yêu cầu sử dụng.

Chức năng sử dụng của Van công nghiệp

Bạn sẽ phải đồng ý với tôi rằng, dù bạn đi mua van công nghiệp hay thiết bị gì đi nữa điều đầu tiên cũng ta cần lưu ý đó là sản phẩm đó mua để làm gì? Khi bạn đi mua van công nghiệp cũng vậy, với các sản phẩm van công nghiệp thông thường sẽ có các chức năng cơ bản như: điều tiết dòng môi chất chảy theo ý muốn của con người (mở dòng môi chất, đóng dòng môi chất, chảy to, nhỏ, chảy từ đường ống to sang đường ống nhỏ, lại chảy từ các đường ống nhỏ vào các đường ống to).

Tùy theo nhà máy sản xuất về lĩnh vực gì mà sử dụng nhiều van hay không, cũng như tùy vào dây chuyền hệ thống mà sử dụng van điều khiển tự động hoặc van vận hành bằng tay.



Trong công nghiệp và cụ thể ở đây là trong các hệ thống ống dẫn cũng có các tiêu chuẩn kết nối giúp kết nối với nhau giữa ống dẫn và thiết bị được lắp đặt trên ống thành một hệ thống đồng bộ với nhau. Có các tiêu chuẩn kết nối như: nối bích, nối hàn, nối kẹp, nối ren….

Hiện nay, trên thị trường Việt Nam có rất nhiều sản phẩm từ các nước nhập khẩu trực tiếp về Việt Nam. Chính bởi vậy mà các chuẩn kết nối có rất nhiều, tuy nhiên có thể kể đến các chuẩn tiêu biểu như: JIS, DIN, ANSI, BS…

• Tiêu chuẩn JIS là tiêu chuẩn của Nhật Bản (JIS10K, JIS 20K, JIS 30K…)
• Tiêu chuẩn ANSI là tiêu chuẩn của Mỹ ( ANSI 150#, ANSI 300#, ANSI 600#…)
• Tiêu chuẩn DIN (PN) là tiêu chuẩn các nước Châu Âu (PN10, PN16, PN25, PN40….)

Thực tế thì mỗi tiêu chuẩn sẽ có các thông số kỹ thuật khác nhau (độ dài, tâm lỗ, số lố). Vậy nên khách hàng cần lưu ý để lựa chọn sản phẩm phù hợp với nhu cầu cần sử dụng.

Nếu van trên đường ống của bạn đang dùng là tiêu chuẩn JIS mà bạn mua van tiêu chuẩn ANSI về lắp sẽ không khớp, tương tự như van đang dùng tiêu chuẩn ANSI bạn mua van tiêu chuẩn DIN lắp cũng không được, hay là van của bạn đang dùng tiêu chuẩn JIS mà bạn mua sang tiêu chuẩn PN về lại mất công đổi lại thôi.

Xác định dòng van công nghiệp sử dụng

Như vừa nói ở trên thì chủng loại của van công nghiệp tương đối đa dạng. Vì vậy, trước tiên bạn cần xác định rõ về nhu cầu và mục đích sử dụng. Sau đó, căn cứ vào đây để lựa chọn dòng van có chức năng tương đương, đáp ứng được yêu cầu vận hành của hệ thống.

Ví dụ:

• Nếu bạn muốn sử dụng một dòng van có chức năng ngăn chặn sự hồi lưu của dòng chảy, thì van 1 chiều chắc chắn sẽ là sự lựa chọn thích hợp.
• Nếu bạn muốn sở hữu một loại van có khả năng đóng mở hoàn toàn hiệu quả thì quý khách có thể cân nhắc lựa chọn van cổng.
• Với mục đích điều tiết lưu lượng dòng chảy, thì quý khách có thể lựa chọn van bi, van cầu, hoặc van điều khiển điện, khí nén.

Xuất xứ của các loại Van công nghiệp bạn muốn mua

Trong khảo sát mới nhất của brandsvietnam (Cổng thông tin thương hiệu) thực hiện trên 660 đáp viên tại Hà Nội và Hồ Chí Minh, 90% phản hồi rằng “nguồn gốc xuất xứ” rất quan trọng hoặc quan trọng khi mua hàng.

Nguồn gốc xuất xứ sản phẩm là yếu tố có thể ảnh hưởng đến quyết định mua hàng của bạn. Tâm lý chung của mỗi chung ta khi đi mua hàng đều mong muốn mua hàng rẻ và chất lượng. Tuy nhiên, không thể phủ nhận một câu nói mà ông cha ta từ xưa truyền lại mà đến giờ nó vẫn còn nguyên giá trị “tiền nào của nấy”.

Thật vậy, sẽ thật là “quá đáng” khi đi mua hàng mà bạn vừa cần hàng rẽ, vừa chất lượng tốt nhất

Riêng với thị trường các thiết bị công nghiệp:

• Chất lượng: Các sản phẩm chất lượng trên thị trường được xuất xứ từ EU/ G7 có thể kể đến các cường quốc như: ĐỨC, Ý, Mỹ, Nhật….
• Giá cả: Trong trường hợp nếu bạn muốn tiết kiệm chi phí có thể lựa chọn các sản phẩm đến từ quốc gia đông dân nhất thế giới.



Van công nghiệp đã tồn tại hơn một thế kỷ. Khi các ứng dụng trở nên cụ thể và phức tạp hơn, van đã phát triển thành 5 loại chính để phù hợp với các yêu cầu khác nhau. 5 loại van này bao gồm tất cả các ứng dụng và dịch vụ công nghiệp.

Sau đây YP.VN sẽ nêu ra 5 loại van công nghiệp phổ biến nhất cho các bạn tham khảo

1. Van bi (ball valve)

Van bi hay còn có tên tiếng anh là ball valve. Tính năng khác biệt của van bi là đĩa hình quả bi có tác dụng dừng hoặc bắt đầu di chuyển khi lưu chất đi qua.  Van bi là một trong những van công nghiệp có thời gian đóng mở nhanh nhất vì nó chỉ cần một phần tư vòng để mở hoặc đóng.

Ưu điểm

• Khả năng đóng/mở nhanh chóng
• Ít bị rò rỉ và hư mòn nếu được sử dụng đúng cách.
• Giá thành của van rẻ, khá phổ biến nên người dùng có thể đặt mua dễ dàng
• Chi phí bảo trì, bảo dưỡng thấp
• Giảm áp suất tối thiểu
• Thời gian nhanh dể dàng vận hành.

Nhược điểm

• Van bi có khả năng điều tiết dòng lưu chất kém nên nó chỉ dùng ở những hệ thống có công suất nhỏ
•  Van không phải là lựa chọn tối ưu cho những ứng dụng buộc phải điều tiết liên tục
• Van bi được khuyến cáo không sử dụng cho các lưu chất có lẫn bùn, cát, bột, xi măng vì có thể gây tắc nghẽn, trầy xước, rách gioăng phớt dẫn đến quá trình đóng mở bị gián đoạn, hỏng van nhanh và rò rỉ.

Các ứng dụng

Với điểm nổi bật là cho dòng chảy đi qua nhưng lại không có tổn thất đáng kể nào thì nó được ứng dụng rất nhiều trong các lĩnh vực khác nhau. Nhiều loại van công nghiệp nên người dùng có thể lựa chọn thông minh sao cho phù hợp với từng đặc tính của hệ thống.

• Hệ thống khí nén, hệ thống hơi nóng có nhiệt độ và áp lực cao.
• Hệ thống nước, hệ thống khí gas, hệ thống khí có yêu cầu không tạo bọt khí.
• Dùng trong các hệ thống hóa chất yêu cầu chống rò rỉ cao.
• Van bi được lắp trong hệ thống cung cấp nước làm mát, xử lý nước thải của các công ty, xí nghiệp.
• Ngoài ra, nó còn được dùng để kiểm soát dòng chảy, kiểm soát áp lực của hóa chất, chất lỏng và 1 số loại khí.

Trong thực tế, nếu chúng ta kiểm tra các hệ thống cấp nước cho hộ gia đình, hệ thống tưới tiêu trang tại, hệ thống cấp thoát nước của hồ bơi hay trong các lò nung, lò hơi, hệ thống lọc hóa dầu… dễ dàng phát hiện van bi các loại được bố trí tại nhiều vị trí khác nhau.

2. Van bướm (butterfly valve)

Van bướm cũng là một loại van công nghiệp phổ biến. Điều làm cho van bướm khác biệt với các van loại van công nghiệp khác là đĩa phẳng đến lõm gắn vào trong thân van.

Được đặt ở giữa van với thân được khoan vào trong hoặc được gắn ở một bên, đĩa chặn dòng lưu chất đi qua khi đóng van. Thiết kế này cho phép van bướm tiết lưu khi có độ mở tăng dần của van.

Ưu điểm

• Đa dạng kích cỡ, có sẵn ở các kích thước lớn, từ NPS 1¹⁄₂ (DN 40) đến hơn NPS 200 (DN 5000)
• Giảm áp suất tối thiểu.
• Dễ cài đặt, lắp ráp
• Vận hành đóng/mở dễ dàng

Nhược điểm

• Đĩa van gây cản dòng, giảm lưu lượng dòng chảy, ngay cả khi mở hoàn toàn
• Van không chịu được áp suất lớn và nhiệt độ quá cao
• Hiệu suất làm kín kém hơn van bi và van cầu, vì vậy nó được sử dụng ở những nơi yêu cầu về độ kín không cao.

Các ứng dụng

Van bướm là một trong những loại van công nghiệp được sử dụng phổ biến hiện nay. Chúng được ứng dụng trong các môi trường khác nhau và linh hoạt trong các ứng dụng khác nhau, sử dụng trong các ứng dụng nước và khí đốt, nơi cần phải cách ly hoặc làm gián đoạn dòng chảy của phương tiện. Trong một vài trường hợp đặc biệt, van bướm được sử dụng để kiểm soát và xử lý các vật liệu khô (xi măng, bột giấy…).

Van bướm rất tốt cho các quy trình sử dụng đường ống có đường kính lớn. Chúng cũng thích hợp cho các dịch vụ bùn, đông lạnh và chân không.

3. Van cầu (globe valve)

Van cầu trông giống như có một quả địa cầu bên trong thân van. Nó là một phần của các dòng van công nghiệp chuyển động tuyến tính. Ngoài vai trò là một van công nghiệp on/off, van cầu còn có khả năng tiết lưu tuyệt vời.

Đĩa van cầu di chuyển lên không bị cản trở để cho phép dòng chảy đi qua. Đây là một giải pháp thay thế van công nghiệp tuyệt vời cho các ứng dụng không yêu cầu giảm áp suất cao.

Ưu điểm

• Cơ chế đóng mở tốt
• Hao mòn không phải là vấn đề ngay cả khi sử dụng thường xuyên.
• Dễ sửa chữa vì tháo lắp dễ dàng.

Nhược điểm

• Mất áp suất cao có thể xảy ra do vật cản đường dẫn
• Không thích hợp cho các ứng dụng áp suất cao. Van cầu đòi hỏi một lực lớn hơn hoặc bộ truyền động có mo-men xoắn lớn

Các ứng dụng

Van cầu hoạt động tốt khi mối quan tâm chính là sự rò rỉ. Được sử dụng chủ yếu cho mục đích tiết lưu. Các ứng dụng điều chỉnh lưu lượng như hệ thống nước làm mát sử dụng van cầu.

Các ứng dụng khác cho van cầu bao gồm hệ thống nước cấp, hệ thống cấp hóa chất, hệ thống thoát nước khai thác và những thứ tương tự.

4. Van cổng (gate valve)

Van cổng là một thành viên khác của dòng van ông nghiệp on/off. Điều làm van cổng trở nên độc đáo là chuyển động đĩa của nó là tuyến tính.

Ưu điểm

• Không có lực cản dòng khi mở hoàn toàn. Van không gây ra hiện tượng cản trở, giảm áp dòng chảy vì cánh van khi mở được thu lên phía trên.
• Có thể được sử dụng trong dòng chảy hai chiều.
•  Van có kết cấu chắc chắn, độ bền cao, ít phải bảo dưỡng
• Thiết kế đơn giản, phù hợp với đường ống có đường kính lớn.

Nhược điểm

• Không dùng được cho việc điều tiết dòng chảy.
• Quá trình đóng mở chậm.

Các ứng dụng

Van cổng là loại van đóng/mở tuyệt vời cho bất kỳ ứng dụng nào. Chúng thích hợp cho các ứng dụng nước thải và chất lỏng trung tính. Các loại khí nằm trong khoảng từ -20 0 C đến 70 0 C với áp suất tối đa 16 bar có thể sử dụng van cổng. Van cổng dao được sử dụng cho bùn và môi trường bột.

5. Van một chiều (check valve)

Van một chiều là một thiết bị dùng để bảo vệ đường ống dẫn, cho phép dòng lưu chất chảy qua theo một hướng nhất định và ngăn dòng chảy theo chiều ngược lại.

Van công nghiệp này hoạt động hoàn toàn dựa trên tác động của dòng lưu chất. Khi có dòng lưu chất chảy qua van theo chiều cho phép. Đĩa van dưới tác động áp lực của dòng chảy sẽ tự động mở. Khi ngưng cấp dòng chảy đĩa van dưới tác dụng của trọng lực sẽ quay về vị trí ban đầu(cửa đóng).

Ưu điểm

• Van một chiều đóng mở tự động dựa trên áp suất dòng chảy, có thể nói đây là dòng van đóng mở hoàn toàn tự động
• Thiết kế van nhỏ gọn, không chiếm nhiều diện tích lắp đặt
• Dùng được cho hệ thống khí nén và các loại chất lỏng, kể cả môi chất có độ ăn mòn cao.
• Kích cỡ đa dạng thích hợp cho nhiều đường ống lớn, nhỏ khác nhau.

Nhược điểm

• Cần phải bảo trì van thường xuyên để đảm bảo khả năng hoạt động ổn định.
• Trong khi đóng, các cặn bẩn dễ bị đọng lại, lâu ngày gây nghẹt van.

Các ứng dụng

Van công nghiệp một chiều chủ yếu để ứng dụng để bảo vệ đường ống dẫn, các thiết bị bơm, khoang chứa,… Được sử dụng trong nhiều hệ thống khác nhau, từ nước thải, nước sinh hoạt tại tòa nhà, khung chung cư cao cấp.…Cho đến các hệ thống hoá chất như nhà máy luyện kim, chế biến thực phẩm, nhiệt lượng, năng lượng điện.…

Van công nghiệp Trung Quốc là từ dùng chỉ các sản phẩm van công nghiệp từ van cổng, van bi, van cầu… có xuất xứ từ Trung Quốc. Không chỉ van công nghiệp mà hầu hết các ngành hàng khác tại Việt Nam chiếm đa số hàng Trung Quốc. Tuy nhiên về chất lượng và giá thành loại van này. Cũng cần người có kinh nghiệm lựa chọn để không mắc phải những sai lầm không đáng có.

Nhìn chung các sản phẩm thiết bị công nghiệp mà cụ thể là van công nghiệp Trung Quốc ngày càng trở nên phổ biến tại Việt Nam. Những loại van công nghiệp trung quốc cao cấp có độ bền và chức năng không hề thua kém. Những loại van ở các nước khác, đặc biệt những mặt hàng này có giá thành rẻ hơn. Vì nó là sản phẩm trung quốc, thế nên nhiều người muốn nhập. Cho mình những dòng sản phẩm này để tiết kiệm chi phí.

1. Đặc điểm chung của van công nghiệp Trung Quốc

Đa số các van công nghiệp Trung Quốc có chất lượng trung bình, nếu cần một sản phẩm van chất lượng cao thì nên tìm các nhà sản xuất tại châu Âu. Tuy nhiên về giá thành thì van công nghiệp Trung Quốc khá rẻ. Thậm chí có sản phẩm rẻ bằng 1/10 các loại van cùng loại có xuất xứ từ Châu Âu.

2. Vì sao van công nghiệp Trung Quốc giá rẻ ?

Không phải chỉ có van công nghiệp có giá rẻ mà hầu hết các mặt hàng trung quốc xuất qua Việt Nam có giá thành rẻ. (Nghe nói hàng sử dụng nội địa cũng rất tốt mà tôi chưa có dịp dùng thử). Theo ý kiến cá nhân tôi thì các lý do sau đã giúp giá thành van công nghiệp giá rẻ.

2.1 Nguồn nhân lực dồi dào.

Trung Quốc là một trong những quốc gia có dân số đông nhất thể giới. Chính bởi vậy mà nguồn nhân lực rất dồi dào. Thêm vào đó chi nhân công rẻ giúp các công ty. Doanh nghiệp tiết kiệm được chi phí sản xuất để từ đó giá thành hạ xuống ở mức tổi thiểu nhất.

2.2 Nguyên Liệu Dồi Dào.

Trung Quốc là một nước có diện tích lớn, dân số đông giúp họ có những vùng nguyên liệu khá lớn. Có thể cung ứng được cho nền sản xuất trong nước, do đó Trung Quốc luôn có thể tự chủ động. Được nguồn nguyên liệu mà rất ít khi phải nhập khẩu từ các nước khác. Chẳng hạn như trong sản xuất van công nghiệp, Trung Quốc có sẵn gang, thép, inox, hóa chất. Thiết bị phụ tùng đi kèm sản xuất được. Đây chính là những điều mà ngành dệt may Việt Nam vẫn chưa thể làm được.

2.3 Sức cạnh tranh cao.

Tại Trung Quốc có khá nhiều doanh nghiệp cùng cạnh tranh trong một lĩnh vực. Nhằm duy trì khả năng cạnh tranh. Các doanh nghiệp này luôn phải gồng mình chịu gánh nặng tăng giá các hàng hóa vật tư đầu vào. Mà không đổ qua cho người tiêu dùng. Ví dụ, tại Việt Nam mỗi khi hàng hóa chiến lược đầu vào như xăng dầu tăng giá thì chắc chắn giá cả nhiều mặt hàng khác sẽ tăng theo. Nhưng tại Trung Quốc, xăng tăng thì các mặt hàng khác vẫn không hề có biến động lớn.

Đây chính là phương châm kinh doanh đáng học hỏi của các doanh nghiệp Trung Quốc mà không phải quốc gia nào cũng làm được. Đó chính là lý do mặc dù nền kinh tế Trung Quốc. Đã phát triển quá nóng trong mấy năm qua nhưng tình trạng lạm phát chỉ diễn ra ở nhóm hàng lương thực. Ngoài ra, các doanh nghiệp Trung Quốc cũng thường coi trọng việc chiếm thị phần hơn với lợi nhuận. Nên ít khi chuyển lạm phát lên vai người tiêu dùng.

2.4 Sự trợ cấp khuyến khích sản xuất và xuất khẩu của chính phủ.

Nhà nước Trung Quốc luôn sẵn sàng khuyến khích và tạo điều kiện cho các doanh nghiệp và cơ sở sản xuất phát triển. Các ngân hàng ở Trung Quốc luôn sẵn sàng góp vốn và cho doanh nghiệp vay và nếu không có khả năng chi trả. Nhà nước sẽ ra tay cứu trợ các ngân hàng trong mọi trường hợp.

2.5 Đồng nội tệ được định giá thấp

Đồng nội tệ được định giá thấp và việc kiềm chế tăng giá đồng nội tệ của Chính phủ Trung Quốc. Cũng giúp hàng hóa Trung Quốc rẻ hơn so với các quốc gia khác.

3. Có nên dùng van công nghiệp Trung Quốc không?

Xin khẳng định là không phải van công nghiệp xuất xứ Trung Quốc nào cũng chất lượng kém cả. Có chăng các nhà nhập khẩu tại Việt Nam lựa chọn các dòng rẻ tiền nhập về để bán dễ và có lợi nhuận cao thôi. Vì hầu như tâm lý người mua hàng tại Việt Nam đều muốn giá rẻ mà chất lượng cao.

Vì vậy việc sử dụng hay không sử dụng van công nghiệp Trung Quốc cho công trình của bạn. Thì bạn cần tự cân nhắc để quyết định. Nếu đã quyết định mua và sử dụng van công nghiệp Trung Quốc. Thì hãy sáng suốt lựa chọn đơn vị nhập khẩu và phân phối uy tín.

4. Những sai lầm hay mắc phải khi mua van công nghiệp Trung Quốc

4.1 Không tìm hiểu kỹ về nhà cung cấp

• Nguồn gốc xuất xứ: Cần xác minh kỹ lưỡng nguồn gốc xuất xứ của van để đảm bảo chất lượng và uy tín. Tránh mua hàng từ những nhà cung cấp không rõ ràng hoặc có lịch sử lừa đảo.
• Kinh nghiệm và năng lực: Tìm hiểu kỹ về kinh nghiệm và năng lực của nhà cung cấp trong lĩnh vực sản xuất và cung cấp van. Ưu tiên những nhà cung cấp có uy tín lâu năm, có chứng chỉ và giấy tờ đầy đủ.
• Khả năng cung cấp: Đảm bảo nhà cung cấp có khả năng cung cấp đủ số lượng van theo yêu cầu của bạn với chất lượng đảm bảo và đúng thời hạn.

4.2 Không so sánh giá cả

• Tham khảo nhiều nhà cung cấp: Nên so sánh giá cả của nhiều nhà cung cấp khác nhau trước khi đưa ra quyết định mua. Tránh mua hàng vội vàng chỉ vì giá rẻ mà không quan tâm đến chất lượng.
• Cân nhắc các yếu tố khác: Ngoài giá cả, cần cân nhắc các yếu tố khác như chất lượng, dịch vụ khách hàng, điều khoản bảo hành, v.v. để lựa chọn nhà cung cấp phù hợp nhất.

4.3 Không kiểm tra kỹ chất lượng van

• Yêu cầu giấy tờ chứng nhận: Yêu cầu nhà cung cấp cung cấp đầy đủ giấy tờ chứng nhận chất lượng cho van, như chứng chỉ CO, CQ, v.v.
• Kiểm tra kỹ van trước khi thanh toán: Cần kiểm tra kỹ van về ngoại hình, kích thước, thông số kỹ thuật, v.v. để đảm bảo van đúng với yêu cầu và không có lỗi.
• Thử nghiệm van: Nếu có thể, hãy thử nghiệm van trước khi sử dụng để đảm bảo van hoạt động tốt.

Van công nghiệp là thiết bị cơ khí kiểm soát dòng chảy và áp suất chất lỏng trong một hệ thống khí hoặc thủy lực. Là những thành phần thiết yếu của hệ thống ống dẫn chất lỏng, khí, hơi, bùn, … Van công nghiệp có rất nhiều loại đa dạng sẵn có. Mỗi loại đều có đặc điểm, tính năng và phương thức sử dụng khác nhau và nhiều phương pháp. Như hoạt động thủ công, hoạt động bằng khí nén, điện, …

Trước khi lựa chọn van công nghiệp, bạn cần phải xác định mục đích sử dụng. Sau đó, xác định các loại chất dẫn tuần hoàn trong hệ thống. Khí hay chất lỏng? Liệu đây là chất dẫn ăn mòn, hóa học trung tính về mặt hóa học, một loại thực phẩm. Hoặc dung dịch y tế yêu cầu những điều kiện vệ sinh đặc biệt?

Khi nói đến hệ thống hoạt động của van, bạn cần biết chúng được vận hành thủ công hay tự động. Trong một trường hợp nhất định, cần một người xuất hiện trực tiếp để vận hành. Hoặc chúng có thể được điều khiển từ xa. Ví dụ như từ một trạm điều khiển.

Cuối cùng, cần nắm bắt cách van công nghiệp uy tín sẽ được tích hợp vào hệ thống. Và sử dụng hình thức lắp ráp hoặc cài đặt nào. Đặc biệt trong trường hợp cần được hàn, bắt bulong hoặc bắt vít.

Khi đã xác định các yếu tố khác nhau, bạn có thể tập trung vào các đặc điểm kỹ thuật của công đoạn cài đặt. Đặc biệt, dòng chảy và áp suất cho phép bạn xác định kích thước của van công nghiệp mong muốn.

Làm thế nào để tính toán kích thước của van?

Để tính toán kích thước của một van công nghiệp, cần biết các thông số liên quan đến hoạt động của mạch.

• Áp suất là một yếu tố cần thiết để xem xét. Một mặt nhằm không làm giảm kích thước van và tránh dẫn đến các vấn đề về rò rỉ hoặc vỡ Van. Mặt khác để tránh tạo ra kích thước quá cỡ.
• Nhiệt độ hoạt động. Cụ thể là nhiệt độ của môi trường truyền dẫn cũng như nhiệt độ môi trường xung quanh thân Van. Điều quan trọng bạn cần biết nhiệt độ cực đại trong van công nghiệp chất lượng để có thể chọn van được thiết kế để hoạt động dựa theo những điều kiện này. Đặc biệt đối với các vật liệu được sử dụng để sản xuất thân van, hệ thống đóng van và các chi tiết làm kín.
• Áp suất vận hành, tức là áp suất các chất dẫn lưu thông ở trong Van
• Tốc độ dòng chảy chất lỏng và vận tốc dòng chảy.

Tìm hiểu về tốc độ dòng chảy

Tốc độ dòng chảy và tốc độ danh nghĩa được xem là các yếu tố thiết yếu giúp bạn chọn được Van thích hợp. Đặc biệt khi chúng được sử dụng để điều chỉnh tốc độ dòng chảy này. Các yếu tố dòng chảy (KV) là một giá trị lý thuyết được xác định bởi các nhà sản xuất cho phép tính toán tốc độ dòng chảy danh nghĩa của van. Giá trị này có đơn vị đo lít/phút (l/phút) hoặc mét khối/giờ (m3/h). Ngoài ra, các nhà sản xuất van cung cấp  thêm biểu đồ để xác định yếu tố này dựa trên tốc độ dòng chảy mong muốn và đường kính danh nghĩa.

Đường kính danh nghĩa (DN) của mạch là vị trí của Van. Tiêu chí này đóng vai trò rất quan trọng nhằm tránh việc các van quá cỡ có thể dẫn đến hoạt động không ổn định của quá trình cài đặt, hoặc kích cỡ quá nhỏ có thể dẫn đến việc giảm áp suất đáng kể và gây hư hại nhanh chóng cho van.

Các tham số để xác định kích thước của van:

• Áp suất
• Nhiệt độ
• Tốc độ dòng chảy
• Đường kính

Các loại van chính gồm những van công nghiệp nào?

Có các loại van công nghiệp khác nhau ít nhiều đáp ứng được nhu cầu của bạn. Nếu bạn muốn ngăn chặn sự lưu thông chất lỏng, chúng tôi xin đề xuất bạn chọn một van đóng như một van bi, van cổng dao hoặc van cổng.

Nếu bạn muốn kiểm soát tốt tốc độ dòng chảy chất lỏng, tốt hơn hết bạn nên chọn một van điều khiển như một Van kim, Van cầu, van piston hoặc một Van bướm. Tất cả các loại trên đều có thể điều chỉnh tốt.

Việc lựa chọn van cũng phụ thuộc vào tốc độ dòng chảy, áp suất và loại chất lỏng được truyền dẫn vì các yếu tố này sẽ quyết định các chất liệu van công nghiệp tương ứng.

Khi nào bạn nên sử dụng một Van bướm?

Van bướm chủ yếu được sử dụng để kiểm soát tốc độ dòng chảy của chất lỏng. Tùy thuộc vào loại chất liệu làm Van, chúng có thể được sử dụng với các loại chất lỏng khác nhau: dung dịch hóa học trung tính như nước hoặc dầu, bùn, thực phẩm hoặc dung dịch dược phẩm. Một số Van bướm có thể được thiết kế đặc biệt để đối phó với sự ăn mòn chất lỏng. Tuy nhiên, Van bướm không thể sử dụng được cho chất lỏng có chứa các hạt rắn nhưng có thể ngăn chặn bằng cách đóng van hoàn toàn.

Van bướm công nghiệp là một van vòng 1/4. Nó hoạt động dựa trên nguyên lý vòng xoay 90 ° giữa vị trí mở và đóng để hoạt động. Đối với những đường kính lớn, nó có thể yêu cầu thêm một hệ thống truyền động trang bị hộp số để bù đắp cho áp suất gây ra trực tiếp trên Van.

Van bướm được thiết kế để đảm bảo một hệ thống làm kín tốt. Đường kính lớn thường sử dụng mặt bích gắn kết cho các hệ thống sinh nhiệt. Van bướm thường yêu cầu không gian tối thiểu, đặc biệt là so với Van bi.

Đặc điểm quan trọng:

• Kiểm soát dòng chảy
• Van vòng 1/4
• Hệ thống làm kính tốt
• Giảm không gian yêu cầu

Hạn chế:

• Không thích hợp với chất lỏng có chứa các hạt

Khi nào bạn nên sử dụng van bi?

Van bi được sử dụng để ngăn chặn chất lỏng từ quá trình chuyển lưu. Van bi định dạng như một quả cầu với một lỗ khoan bên trong, đường kính giống như các đường ống nói chung. Nó là van xoay góc 90 độ với lợi thế không cản trở dòng chảy của chất lỏng ở vị trí mở. Khi lỗ trong bi có đường kính giống như ống. Ở vị trí đóng, loại van này cung cấp một hệ thống kín tốt.

Van này được sử dụng cho cả chất lỏng (nước, dầu,…) và chất khí. Một số Van bi cũng được trang bị lõi van hình nón. Van bi cũng là một dạng như Van 3 chiều hoặc 4 chiều. Trong trường hợp này họ còn được gọi là Van hình quạt.

Đặc điểm quan trọng:

• Van đóng ngắt
• Van xoay 90 độ
• Tương thích với các môi trường truyền dẫn lỏng và khí

Hạn chế:

• Nguy cơ gặp phải cú dập thủy lực (tiếng đập trong ống dẫn nước khi mở hoặc tắt van)

Khi nào bạn nên sử dụng Van cầu hoặc Van piston?

Van cầu và van piston hoạt động dựa trên cùng một nguyên tắc. Một cái cần kết hợp với một bộ phận hình đĩa hoặc piston ở cuối van để ngăn chặn dòng chảy của chất lỏng. Những van công nghiệp này đặc biệt thích hợp cho việc điều chỉnh chất lỏng theo áp suất trong ống. Nhiều Van truyền động dạng cầu chứa một lò xo thiết lập cho phép mở van điều chỉnh theo áp suất.

Bất lợi chính của loại van này là hao hụt đáng kể. Ngoài ra, khi áp suất chất lỏng quá cao, việc vận hành van trở nên khá khó khăn tại  vị trí đóng. Nó cũng có thể đóng rất nhanh chóng dẫn đến hiện tượng cú dập thủy lực. Các van này cũng có sẵn như Van 3 chiều.

Đặc điểm quan trọng:

• Điều hòa dòng chảy
• Phù hợp kiểm soát áp suất

Hạn chế:

• Sụt áp đáng kể
• Nguy cơ gặp phải cú dập thủy lực (tiếng đập trong ống dẫn nước khi mở hoặc tắt van)

Khi nào bạn nên sử dụng Van kim?

Van kim được sử dụng đặc biệt cho việc điều hòa chất lỏng hoặc khí lưu lượng thấp.

Đây là những van nhỏ có đường kính được thiết kế cho các thiết bị áp suất thấp. Chúng thường được vận hành bằng tay và phổ biến trong các ứng dụng trong nước và các hoạt động lấy mẫu chất lỏng. Do chi phí thấp nên loại van này rất phổ biến sử dụng.

Đặc điểm quan trọng:

• Dòng chảy thấp
• Thường vận hành bằng tay
• Giá thành rẻ

Khi nào bạn nên sử dụng một van công nghiệp màng chắn?

Van công nghiệp màng chủ yếu được sử dụng trong các quy trình vệ sinh và vô trùng. Cụ thể khi chất lỏng lưu thông phải được phân tách khỏi bất kỳ nguy cơ ô nhiễm tiềm ẩn.

Những van này hoạt động chủ yếu ở chế độ mở/đóng. Mặc dù trong một số trường hợp chúng có thể được sử dụng để điều hòa chất lỏng. Ở vị trí mở, các van được gọi là “van trọn dòng”. Và hầu như không tạo ra tình trạng áp suất giảm vì màng chắn đóng làm sạch hoàn toàn dòng chảy chất lỏng. Độ kín của các van này là tuyệt vời vì chúng không có liên kết trực tiếp giữa chất lỏng và than ống. Nhưng chúng cần được bảo trì thường xuyên để đảm bảo màng chắn luôn trong tình trạng tốt, đặc biệt khi chất lỏng nạp vào có hòa lẫn các hạt rắn. Ngoài ra, phải kiểm tra vật liệu màng có thích nghi tốt với nhiệt độ hoạt động và điều kiện áp suất để tránh bị mài mòn sớm.

Van công nghiệp màng chắn chủ yếu được sử dụng trong các ngành công nghiệp thực phẩm và dược phẩm. Chúng cũng thường được sử dụng trong ngành công nghiệp hóa chất và trong các ứng dụng siêu tinh khiết. Tùy thuộc vào vật liệu cấu thành, đặc biệt là màng. Chúng cũng thích hợp cho dạng bùn và chất lỏng có độ nhớt cao.

Loại van công nghiệp này không có sẵn cho các mạch có đường kính rộng. Nói chung, chúng không được sản xuất rộng hơn DN350.

Đặc điểm quan trọng:

• Áp suất giới hạn
• Hệ thống làm kín rất tốt
• Ứng dụng trong ngành công nghiệp thực phẩm, dược phẩm và hóa chất
• Tương thích với chất lỏng có chứa các hạt

Hạn chế:

• Yêu cầu bảo trì thường xuyên đều đặn
• Đường kính danh nghĩa nhỏ

Khi nào bạn nên sử dụng một van cổng dao?

Van công nghiệp cổng dao thường được sử dụng trong khai thác mỏ, nhà máy điện và các ngành công nghiệp giấy, hóa chất và thực phẩm. Có lợi thế rất nhỏ gọn do sự chuyển động tuyến tính của bộ giảm chấn đóng. (Tấm ngăn dòng chảy chất lỏng ở vị trí đóng). Van cổng dao chủ yếu là van đóng. Mặc dù nó có thể được sử dụng như một van điều khiển khi cửa đóng được đặt ở vị trí mở một phần.

Van cổng dao có thể được sử dụng cho chất lỏng nạp vào hòa lẫn các hạt rắn như nước thải hoặc bùn. Như một quy luật chung, van cổng dao được thiết kế để bịt kín ở phía đầu nguồn của mạch (ở phía đầu vào chất lỏng). Nhưng một số Van được bịt kín trên cả hai mặt. Cho phép sử dụng bất kể hướng nào của lưu lượng chất lỏng. Ở vị trí mở, áp suất rất thấp vì Van không gây ra sự thay đổi về hướng chất lỏng.

Tuy nhiên, thời gian đóng và mở có thể rất dài. Bạn nên cân nhắc việc bảo trì thường xuyên để khắc phục các vấn đề mài mòn giữa cửa và các bộ phận làm kín.

Đặc điểm quan trọng:

• Yêu cầu không gian nhỏ về độ dày
• Áp suất thấp
• Tương thích với chất lỏng có chứa các hạt

Hạn chế:

• Mở và đóng chậm
• Yêu cầu bảo trì thường xuyên

Làm thế nào để tránh hiện tượng cú dập thủy lực?

Cú dập thủy lực là áp lực quá mức của chất lỏng. Hiện tượng này thường xảy ra sau khi van công nghiệp được đóng lại một cách đột ngột nhanh chóng. Tạo ra những tiếng ồn đặc biệt bạn có thể nghe thấy trong ống. Áp lực quá mức này có thể gây ra hư hại đáng kể, thậm chí vỡ mạch.

Để tránh cú dập thủy lực bạn có thể:

• Lắp đặt bộ điều chỉnh áp suất trước van để kiểm soát áp suất.
• Cài đặt một bộ hãm trước van. Bộ hãm này là một bể chứa rộng được thiết kế để giảm một làn sóng sốc và hấp thụ áp suất quá mức.
• Tăng đường kính của mạch trước van cơ khí để giảm áp suất cho phần này của mạch.

Van công nghiệp là thiết bị được sử dụng rất nhiều trong các hoạt động sản xuất công nghiệp, kỹ thuật hay khoa học. Đôi khi trong các lĩnh vực nêu trên, việc chọn lựa được cho hệ thống đúng loại van có thể đem lại thành công lớn cho hệ thống hoặc quá trình vận hành hệ thống.

Mục đích chính của việc sử dụng van công nghiệp là kiểm soát lưu lượng truyền dẫn thông qua một hệ thống. Các van được sử dụng để điều tiết dòng chảy, đóng hay mở hệ thống để đảm bảo cho hoạt động của hệ thống an toàn và đạt hiệu quả cao nhất trong quá trình vận hành.

Van công nghiệp dùng trong các nhà máy

Van công nghiệp là tên gọi chung cho các loại van được ứng dụng sử dụng trong các nhà máy. Do tùy yêu cầu xây dựng mà có rất nhiều loại van sử dụng như van bi, van bướm, van một chiều, van giảm áp, van cầu,…

Nhìn chung các loại van sử dụng trong nhà máy có thể phân thành hai loại chính dựa vào cấu tạo là Van cơ và Van điều khiển. Van cơ là loại van cần sử dụng bằng cách thụ động, còn van điều khiển có thể sử dụng các hệ thống điều khiển sẵn có. Mỗi van sẽ có những ưu và nhược điểm khác nhau, tùy theo yêu cầu mà chọn các loại van sử dụng cho phù hợp.

Van điều khiển dùng nhiều trong các ngành công nghiệp, các tòa nhà, trung tâm thương mại, văn phòng,… Van cơ thường được ứng dụng trong hầu hết các ngành kể cả công nghiệp nặng.

Trong các nhà máy sản xuất, van bướm là loại van được sử dụng nhiều nhất, nó đóng vai trò lớn tron hàu hết các ngành công nghiệp. Chúng được sử dụng trong nhiều bộ phận khác nhau của các thiết bị cơ khí hằng ngày, kể cả trong các hệ thống HVAC và trong các hệ thống nước trong các khu trung cư, khu nhà, văn phòng hay trong cả các hệ thống vận hành xăng cho xe ô tô. Có 2 loại van được sử dụng nhiều nhất trong ngành công nghiệp là van cơ và van điều khiển.

Van điều khiển thường là các loại van điện từ được ứng dụng chủ yếu trong các ngành công nghiệp, điều khiển dòng lưu lượng của các tòa nhà, trung tâm thương mại, cao ốc văn phòng, nhà máy nước, nhà máy xử lý nước thải… Còn van cơ thì chủ yếu được sử dụng trong ngành công nghiệp nặng.

Van công nghiệp dùng trong dầu khí

Hệ thống đường ống thường rất dài và nhiều mối rẽ nhánh để vận chuyển được dòng chất đi tới nơi theo ý muốn, các loại van sử dụng trong hệ thống đường ống tùy vào tính chất dòng chất vận chuyển mà sẽ cần đáp ứng được các yêu cầu cần thiết khác nhau. Điển hình nhất và vận chuyển dầu thô và khí đốt, với đặc trưng của dầu thô và khí đốt sẽ cần các loại van chịu được áp lực tốt, áp suất cao, nhiệt cao,…

Van dùng trong đường ống thường được sử dụng ở ba vị trí đầu, giữa và cuối đường ống nối để kiểm soát được lưu lượng chất lỏng hoặc khí muốn dẫn truyền qua đường ống.

Trong công nghiệp dầu khí, các loại đường ống được sử dụng rất nhiều nên việc sử dụng các loại van tự động là thiết yếu. Nó giúp cho hoạt động đạt hiệu qủa cao và chính xác nhất kèm theo đó là cắt giảm được rất nhiều nhân công lao động.

Để đáp ứng cho nhu cầu sử dụng của ngành công nghiệp dầu khí, các loại van cũng phải được cấu tạo đặc biệt với các vật liệu chuyên dụng chịu nhiệt độ cao tốt và áp xuất cao và quan trọng nhất là các van phải được trang bị tính năng điều khiển từ xa.

Van công nghiệp dùng trong hệ thống đường ống.

Việc sử dụng van công nghiệp trên hệ thống đường ống là khía cạnh thiết yếu của nhiều ngành công nghiệp. Các hệ thống được ống này có thể bao gồm đường ống dẫn dầu thô, khí đốt.

Van công nghiệp có công dụng tối ưu hóa các hoạt động cần thiết trên hệ thống vận hành đường ống. Chúng có thể được lắp đặt ở đầu nguồn đường ống, giữa hay cuối đường ống

Van công nghiệp trong chế biến thực phẩm:

Các ngành công nghiệp thực phẩm và đồ uống đang ngày một phát triển mạnh mẽ. Kèm theo đó là nhu cầu tự động hóa cao trong các khâu vận hành của hệ thống. Hệ thống sản xuất thực phẩm hay nước uống công nghiệp cần phải được đảm bảo an toàn nên cần yêu cầu nghiêm ngặt với vật liêu chế tạo van công nghiệp. Van bướm vi sinh là một trong những loại van đáp ứng được nhu cầu cần thiết của ngành công nghiệp này.

Van công nghiệp thực phẩm được chia làm 2 loại chính là van dành cho công nghệ thực phẩm và van dành cho chế biến các loại nước giải khát. Tuy nhiên 2 loại van này cần phải đáp ứng tất cả các yêu cầu về vệ sinh an toàn thực phẩm thì mới có thể đưa vào sử dụng được. Van vi sinh và van bi là 2 loại van có thể đáp ứng được yêu cầu của ngành công nghiệp thực phẩm.

Các khu vực chế biến thực phẩm, nhà máy với công suất sản xuất lớn luôn yêu cầu về các tiêu chuẩn về kỹ thuật, đảo bảo an toàn khi làm việc và chế biến sản xuất trong nhà máy.

Van được sử dụng trong nhà máy phải đảm bảo vệ sinh và an toàn, điển hình như van bướm vi sinh được sử dụng để dẫn chuyền các nguyên liệu sản xuất sản phẩm. Với những van tiếp xúc trực tiếp với sản phẩm, có những quy định tại chỗ, phần bên trong van phải đủ mịn để tránh tích tụ chất, vi khuản. Van vi sinh được làm bằng chất liệu mềm mại không hấp thụ hoặc giữ vật gì khi đi qua van.



Thị trường van công nghiệp đang trải qua một giai đoạn tăng trưởng đáng kể, đạt giá trị thị trường khoảng 81,55 tỷ đô la vào năm 2024. Sự mở rộng này chủ yếu do việc sử dụng van công nghiệp ngày càng gia tăng trong nhiều ngành để điều chỉnh lưu lượng vật liệu. Future Market Insights dự đoán rằng thị trường này sẽ tiếp tục tăng trưởng với mức tăng trưởng hàng năm ổn định (CAGR) khoảng 4,2% từ năm 2024 đến 2034, cuối cùng đạt mức 123,05 tỷ đô la.

Van công nghiệp đóng một vai trò quan trọng trong các ngành như nước và nước thải, dầu và điện, thực phẩm và đồ uống, và hóa chất, bởi vì chúng điều chỉnh và kiểm soát chất lỏng. Các van này thường được làm từ hợp kim kim loại cao cấp như thép không gỉ, thép cacbon và gang đúc.

Sự mở rộng toàn cầu của cơ sở hạ tầng công nghiệp đã tạo ra cơ hội lớn cho các nhà sản xuất van. Để đáp ứng nhu cầu ngày càng tăng, các nhà sản xuất đang áp dụng các công nghệ thông minh trong van để tự động hóa và giám sát từ xa, van công nghiệp thông minh được trang bị cảm biến và các công nghệ tiên tiến cho phép chúng có thể giao tiếp với các hệ thống khác, cho phép giám sát và kiểm soát thời gian thực. Những công nghệ thông minh này cải thiện năng suất, giảm thời gian ngừng hoạt động và chi phí bảo trì, tăng cường lợi nhuận và nâng cao an toàn bằng cách phát hiện sớm những nguy cơ tiềm ẩn hoặc lỗi kỹ thuật.

Thị trường cũng được thúc đẩy bởi các yếu tố như số lượng dự án phát triển cơ sở hạ tầng tăng, sự tham gia cá nhân vào cơ sở hạ tầng, tích hợp của Internet of Things (IoT) và Công nghiệp 4.0 trong van công nghiệp, và mở rộng của các nhà máy lọc dầu và hóa chất.

Có nhiều quốc gia dự kiến ​​sẽ trải qua sự tăng trưởng trong thị trường van công nghiệp, bao gồm Hoa Kỳ, Đức, Hàn Quốc, Ấn Độ và Trung Quốc. Các nhà lãnh đạo thị trường liên tục nâng cấp danh mục sản phẩm của mình thông qua các biện pháp chiến lược như đối tác, sáp nhập, ra mắt sản phẩm mới, thâu tóm và hợp tác.

Tổng quan, thị trường van công nghiệp đang chứng kiến ​​sự tăng trưởng đáng kể do nhu cầu gia tăng từ các ngành như chăm sóc sức khỏe, dược phẩm, thành phố thông minh và mạng kết nối. Việc tích hợp các công nghệ thông minh vào van cung cấp cho các nhà sản xuất cơ hội lớn để nâng cao độ cạnh tranh và vị trí trên thị trường.

Khu vực Châu Á – Thái Bình Dương chiếm lĩnh thị trường



Quy mô thị trường van công nghiệp Châu Á – Thái Bình Dương ước tính đạt 21,98 tỷ USD vào năm 2024 và dự kiến ​​sẽ đạt 28,95 tỷ USD vào năm 2029, tăng trưởng với tốc độ CAGR là 5,67% trong giai đoạn dự báo (2024-2029).

• Các yếu tố thúc đẩy thị trường đang gia tăng nhu cầu về van từ các nhà máy xử lý nước và từ ngành dầu khí.
• Đại dịch COVID-19 là thách thức lớn đối với thị trường van công nghiệp khi nó ảnh hưởng trực tiếp đến chuỗi cung ứng của nhà sản xuất trên toàn cầu và khiến các cơ sở sản xuất phải đóng cửa để giảm thiểu nguy cơ lây lan virus.
• Hơn nữa, nhu cầu kích hoạt van cho nhiều ứng dụng hơn ở thị trường hạ nguồn đang góp phần vào sự tăng trưởng của thị trường van châu Á-Thái Bình Dương.
• Trung Quốc chiếm thị phần lớn nhất trên thị trường van công nghiệp châu Á – Thái Bình Dương.

Xu hướng thị trường van công nghiệp châu Á-Thái Bình Dương

Nhu cầu van công nghiệp ngày càng tăng trong ngành dầu khí

Ấn Độ được kỳ vọng sẽ đạt mức tăng trưởng nhanh nhất
